기호 공차 기호는 피처 제어 기입틀을 사용하여 파트나 도면에 기하 공차를 추가합니다. 소프트웨어는기하및실제위치공차를지원합니다

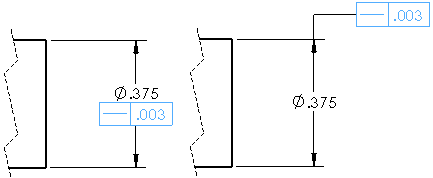

- 기하 공차 기호를 지시선과 함께 또는 지시선 없이 도면, 파트 어셈블리에 추가할 수 있고 치수선의 어느 곳에든 첨부할 수 있습니다.
- 기하 공차 기호의 속성 대화 상자에서 선택한 기호에 맞는 선택을 할 수 있습니다. 선택한 기호에 적합한 속성만 표시됩니다.
- 기하 공차 기호는 기입틀을 무제한으로 가질 수 있습니다.
- 포인터가 분할 바에 있으면 포인터가
로 바뀝니다.
- 대화 상자를 닫지 않고 여러 개의 기호를 삽입 할 수 있습니다.
- 여러 개의 지시선을 표시할 수 있습니다. 비디오: 다중 지시선
- Ctrl을 누른 채 지시선 첨부 점을 끌어 기존 기호에 지시선을 추가할 수 있습니다.
- 기존 기호를 편집하려면 해당 기호를 더블 클릭하거나 오른쪽 클릭하여 속성을 선택합니다.
- 모델 모서리에서 기하 공차 기호 지시선을 끌면, 보조선이 자동으로 작성됩니다.
