3D 스케치 구속 조건

2D 스케치에서 사용할 수 있는 대부분의 구속조건을 3D 스케치에서 사용할 수 있습니다.

3D 스케치에서만 추가적으로 지원되는 구속조건:
  • 곡면 상에 있는 점을 지나는 선 사이에 직각 구속 조건.
  • 스케치 평면에서 작성한 3D 스케치 요소와 다른 스케치 평면에서 작성한 3D 스케치 요소 간에 구속 조건.
  • 같은 평면에 작성된 3D 스케치 사이의 선을 중심으로 하는 대칭 구속조건.
    symmetric-relation_2D_on_3D_plane01.gif symmetric-relation_2D_on_3D_plane02.gif
    부가된 구속조건이 없음. 대칭 구속조건이 적용됨

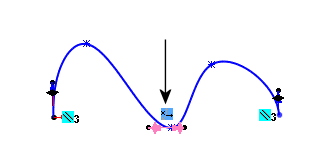

  • 예를 들어 축을 따라 있거나 핸들 사이에 있는 자유곡선 핸들이 있는 구속조건.
    구속조건이 X축을 따라 강조표시됨
  • 중간점 구속 조건.
  • 동등 구속조건.
  • 면과 자유곡선 사이의 인접 또는 동등 곡률 구속조건.
  • 호와 다른 스케치 요소 사이의 구속 조건.
  • 원호와 원호 사이에 동심, 탄젠트, 동등 등의 구속 조건.
  • 선과 평면 사이나 두 점과 평면 사이에 수직 조건이 적용됨.
    3D 스케치에서 글로벌 X, 글로벌 Y 또는 글로벌 Z 축을 따라서 요소를 스케치할 수 있습니다.
    relations_01.gif relations_02.gif relations_03.gif
    직각인 평면에 작성된 수직선을 가진 원호 스케치 요소의 중간점에 그려진 평면에 직각인 선과 접한 선을 가진 원호 직각인 평면에 작성된 동등 원호
  • 원추와 3D 스케치 선 사이에 추가된 동심 조건과 직각 구속 조건.
    constraints_3D_line_cone_01.gif constraints_3D_line_cone_02.gif constraints_3D_line_cone_03.gif
    원추형 요소와 3D 선 스케치 요소 사이에 추가된 동심 구속 조건 요소 사이에 추가된 직각 구속 조건
