불러온 판금 형식의 파트를 SolidWorks 판금 파트로 변환할 수 있습니다.
불러온 파트는 두께가 일정해야 합니다.
변환하는 파트가 폼 피처일 경우, 폼 피처가 삭제됩니다. 변환한 후에 피처를 다시 적용할 수 있습니다.
불러온 판금 파트를 변환하는 방법:
- 파트를 불러옵니다.
-
판금으로 변환
(판금 도구 모음)을 클릭하거나 을 클릭합니다.
- PropertyManager의 판금 파트 변수 아래에서 고정된 면을 선택합니다.
-

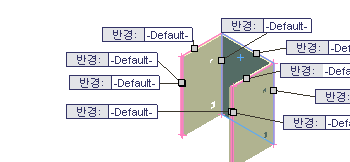

굽힘 모서리 아래에서 모든 굽힘 보기를 클릭합니다.
이렇게 하면 불러온 파트의 모든 기존 굽힘과 파트 두께가 선택됩니다.
굽힘 모서리를 직접 선택할 수도 있습니다.
-
를 클릭합니다.
