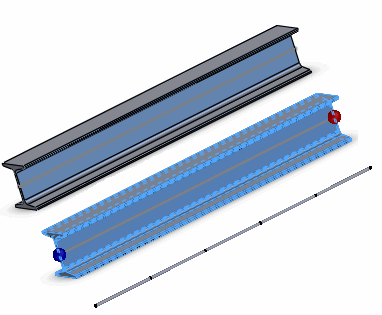

직선 빔을 작성하면, 소프트웨어가 자동으로 좌표계를 작성합니다. 이 좌표계가 축 방향과 빔 결과 보기에 사용되는 방향 1과 2를 정의합니다. 축 방향이 빔 끝 1 에서 끝 2 까지의 방향입니다. 단면 속성에 따라 방향 1과 2가 자동으로 소프트웨어로 지정됩니다. 많은 빔 요소가 빔에 작성됩니다.
곡선형 프로파일로 소프트웨어가 형상에 가까운 여러 개의 짧은 직선형 빔을 작성합니다. 모든 빔 요소마다 방향이 있습니다. 예를 들어, 다음과 같은 스윕 단면의 각 빔의 축 방향이 두 조인트를 연결하는 직선으로 정의됩니다. 그래픽 영역에서 좌표계 하나가 빔 중간에 표시됩니다.
빔 좌표계를 보는 방법

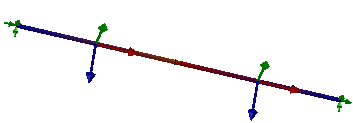

빨간색 화살표는 각 빔의 양수 축 방향을, 초록색 화살표는 양수 방향 1을, 파란색 화살표는 양수 방향 2를 표시합니다.
