쉘 모델에서 대칭 기능을 사용하려면 대칭면과 일치하는 면은 수직 방향으로 이동해서는 안되고 다른 두 직교 방향을 기준으로 회전하지 못하도록 구속해야 합니다. 대칭면은 서로 직각을 이뤄야 합니다.
곡면 지오메트리의 경우, 대칭 구속 조건은 모델 두께를 따라 모델의 대칭 평면과 일치하는 면에 적용됩니다.
구속 PropertyManager의 고급 아래에 있는 대칭 구속을 사용하여 쉘 면이나 쉘 모서리에 대칭 구속조건을 적용할 수 있습니다. 쉘 모서리는 평면에 위치해 있어야 합니다. 쉘 면은 대칭면과 직각으로 놓여야 합니다.
대칭이 되려면 지오메트리, 구속조건, 하중 조건, 재질 속성이 대칭이어야 합니다. 일반적으로 좌굴 해석 및 고유진동수 해석에는 대칭을 사용하지 않는 것이 좋습니다.
다음 예제는 대칭 구속이 지오메트리에 어떻게 적용되는지에 대해 설명합니다.
쉘 요소로 메시하는 판금

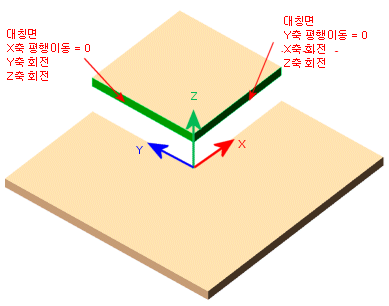

평면 대칭
이 모델이 두 평면에 대하여 대칭이라고 가정해 봅시다. 모델의 1/4을 해석할 수 있습니다. 대칭 구속조건은 선택한 면에 평행 이동과 회전 이동 조건을 자동으로 적용합니다. 면은 서로 직각을 이뤄야 합니다.

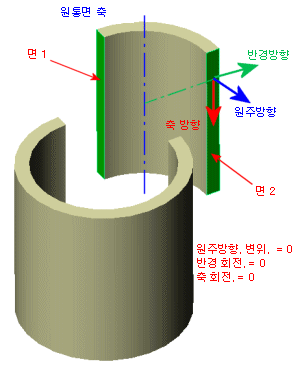

축 방향 대칭
이 모델은 축대칭입니다. 모델의 1/2 또는 1/4을 해석할 수 있습니다. 대칭 구속조건은 선택한 면에 평행 이동과 회전 이동 조건을 자동으로 적용합니다.
곡면

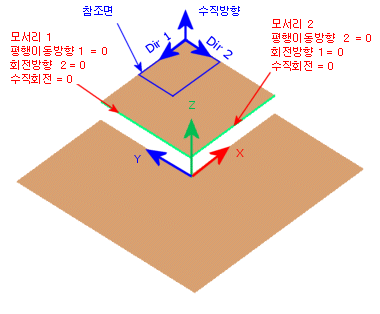

평면 대칭
이 모델은 두 평면에 대해 대칭입니다. 모델의 1/4을 해석할 수 있습니다. 쉘 모서리에 대칭 구속조건을 적용합니다. 선택한 모서리는 서로 직각을 이뤄야 합니다.

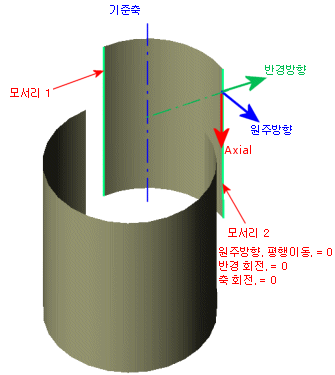

축 방향 대칭
이 모델은 축대칭입니다. 모델의 1/2 또는 1/4을 해석할 수 있습니다. 쉘 모서리에 대칭 구속조건을 적용합니다.
