복합은 서로 다은 속성을 가진 두 개 이상의 재질을 가진 복합재입니다. 재질의 수는 대개 두 개이며 서로 섞이지 않습니다. 즉, 하나는 강화 단계 (예를 들어, 탄소 섬유나 유리 섬유, 실리카 입자)이고 다른 하나는 강화 단계가 분산된 매트릭스 단계 (예를 들어, 에폭시, 비닐)입니다. 이들은 연속 섬유 복합재, 분진형 복합재들로 분류될 수 있습니다.

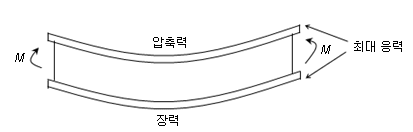

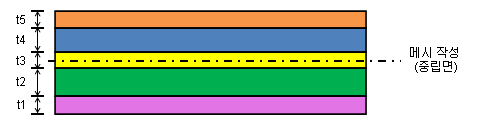

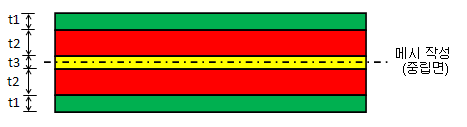

플라이의 배열, 두께, 재질 속성 및 방향을 지정하는 세 가지의 유형의 복합재 옵션이 있습니다.
중량 절감이 요구되는 구조용 멤버에 복합재 쉘을 사용할 수 있습니다. 복합재 쉘은 피로 강도, 부식 저항, 열 전달도의 개선의 장점을 제공합니다.
복합재 쉘을 가진 모델을 다음과 같은 방법으로 프로세싱할 수 있습니다.
| 쉘 정의 |

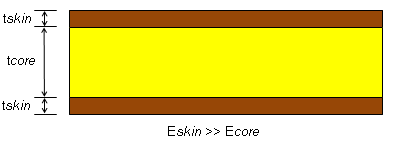

쉘 정의 PropertyManager를 사용하여 대칭 합판재, 비대칭 합판재, 샌드위치 복합재를 정의합니다. 복합재 쉘로 2-50 레이어를 정의할 수 있습니다. 이 PropertyManager는 각 플라이마다 다른 두께, 재질 방향을 설정하거나 재질 속성을 같거나 다르게 설정할 수 있도록 해줍니다. |
| 플라이 스택 순서 |
프로그램은 아래 쉘 면에서 위의 쉘 면으로 플라이를 찾습니다. 첫 플라이는 쉘의 아랫면에 위치해 있고 마지막 플라이는 쉘의 윗면에 위치해 있습니다. 메시를 뒤집으면 아랫면에 있던 플라이의 레이업이 바뀝니다.
|
| 플라이 각도 |
각 플라이의 방향은 쉘 정의 PropertyManager의 복합 쉘 플라이 테이블에 있는 각도 열에서 정의할 수 있습니다. 각 플라이의 0도 플라이 각도의 재질 방향은 모델 작업 공간에서 줄로 표시됩니다. 또한, 복합재 방향 옵션을 통해 플라이 방향 옵션을 변경할 수 있습니다. |
| 결과 |
쉘에 가능한 결과와는 달리, 다음 플롯을 표시할 수 있습니다.
- 플라이 전체의 최대 응력
- 각 플라이의 윗면이나 아랫면의 응력
- 플라이 방향 또는 플라이 각도에 반대 방향에서의 응력
- 두 개의 다른 플라이가 교차하는 지점에서의 층간 전단 응력
이러한 결과의 해석 방법을 보려면, 복합재 쉘의 열 응력 해석을 참고하십시오. 응력 플롯 PropertyManager와 안전계수 플롯 PropertyManager를 참고하십시오.
변위와 변형은 플라이를 거쳐 일정하며 플라이 층에서 통제할 수 없습니다. 다른 플라이들의 응력은 대개는 일정하지 않으므로 개별 플라이마다 플롯됩니다 (재질 속성과 방향이 두께마다 다름).
|
