커넥터 - 탄성 지지

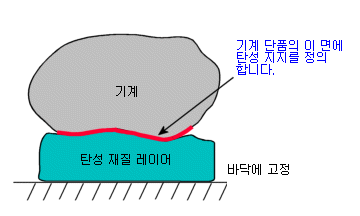

탄성 지지 는 파트 또는 어셈블리의 선택 면과 바닥과의 탄성 지지 구조물을 모델링합니다. 이 커넥터가 인장력와 압축력에 저항합니다.

유형

탄성 지지로 선택한 면 평면이나 비평면 면.

강성

단위
  분포 단위 면적당 강성 값. 총 강성은 공통 투영 영역에 분포 강성을 곱한 값과 같습니다.
  총 총 강성 값. 총 강성은 모든 선택 면에 균일하게 분포됩니다.
정상 면에 수직인 강성
전단 면의 평면안의 강성.

기호 설정

  색상 편집 기호의 색을 선택합니다.
기호 크기 기호의 크기를 지정합니다.
  미리보기 표시 그래픽 영역에서 커넥터 기호의 표시/숨기기를 설정합니다.

참고

  • 정적 해석, 고유진동수 해석, 좌굴 스터디에 사용할 수 있습니다.
  • 면의 특정 점에서의 분포 강성은 해당 점 둘레의 작은 영역과 관련된 강성 밀도를 나타냅니다. 특정 위치에서의 접선강성은 특정 점에서 면에 접하는 모든 방향에서 같다고 가정합니다.
  • 탄성 스프링을 사용하여 탄성 기초와 완충체를 시뮬레이션합니다.
