두 개의 부품 또는 여러 개의 부품, 부품과 바닥을 볼트
가 연결합니다. 솔리드, 쉘, 판금 바디가 혼합된 스택을 통해 볼트를 정의할 수 있습니다. 같은 부품의 요소를 선택하여 볼트를 정의할 수도 있습니다.
유형
| |
|
|
|---|
 |
표준 카운터보어나 너트가 있는 카운터보어 |
|
볼트 머리 구멍의 원형 모서리  및 볼트 너트 구멍의 원형 모서리
|
볼트 머리와 볼트 너트 위치를 지정하기 위해 모서리를 각각 선택합니다.
|
|
같은 머리모양과 너트 지름
|
볼트 머리가 너트와 같은 지름일 경우 선택합니다.
|
|
머리 지름  및 너트 지름
|
볼트 머리 지름과 볼트 너트의 단위와 값을 각각 설정합니다. 기본적으로 프로그램이 섕크 직경에 계수 1.5를 곱해서 머리 직경값을 얻습니다.
|
|
볼트 생크 직경
|
생크 지름의 단위와 값을 설정합니다.
|
|
 |
카운터싱크 - 너트 |
|
원추면
|
원추면을 선택해서 볼트 머리를 정의합니다.
|
|
볼트 너트 구멍의 원형 모서리
|
이전 설명을 참조하십시오.
|
|
너트 지름 및 볼트 생크 지름
|
이전 설명을 참조하십시오. 기본적으로 프로그램이 섕크 직경에 계수 1.5를 곱해서 너트 직경값을 얻습니다.
|
|
 |
표준 또는 카운터보어 나사 |
|
볼트 머리 구멍의 원형 모서리
|
이전 설명을 참조하십시오.
|
|
나사산면
|
나사산과 접촉하는 부품의 구멍 면을 선택합니다.
|
|
머리 지름 및 볼트 생크 지름
|
이전 설명을 참조하십시오. 기본적으로 프로그램이 섕크 직경에 계수 1.5를 곱해서 머리 직경값을 얻습니다.
|
|
 |
카운터싱크 나사 |
|
원추면
|
이전 설명을 참조하십시오.
|
|
나사산면
|
이전 설명을 참조하십시오.
|
|
볼트 생크 직경
|
이전 설명을 참조하십시오.
|
|
 |
기초 볼트 |
|
볼트 머리 구멍의 원형 모서리
|
이전 설명을 참조하십시오.
|
|
대상 평면
|
가상 벽을 모델링할 평면을 선택합니다. 반드시 가상벽 조건을 정의해서 기초로 삽입되는 것을 방지해야 합니다.
|
|
너트 지름 및 볼트 생크 지름
|
이전 설명을 참조하십시오. 기본적으로 프로그램이 섕크 직경에 계수 1.5를 곱해서 너트 직경값을 얻습니다.
|
|
볼트 생크 직경 값은
나사면의 지름과 같거나 작아야 합니다.
끼워 맞춤
생크의 반경과 최소 한 개의 부품과 연관된 원통형 면의 반경이 같을 경우 이 옵션을 선택합니다. 끼워 맞춤으로 지정된 원통면이 강체로 생크와 함께 변형됩니다.
|
생크 접촉면 |

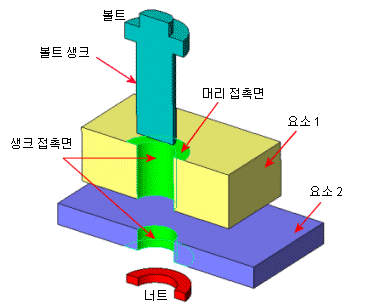

생크와 접하는 원통형 면을 하나나 그 이상 선택합니다. 한 개의 부품에서 여러 개의 면을 선택할 경우 축과 반경이 같아야 합니다.
|
재질
Simulation은 SolidWorks 재질 라이브러리에서 볼트 재질로 기본적으로 Alloy Steel을 선택합니다.
강도 데이터
| |
알려진 인장 응력 영역 |
인장 응력 영역 (볼트 나사산 부분의 최소 면적)을 알 경우 이 옵션을 선택합니다.
|
| |
계산된 인장 응력 영역 |
볼트의 인장 응력 영역을 자동으로 계산하려면 이 옵션을 선택합니다.
| At = 0.7854 * [Dn-(0.9743/n)] ^2
|
Dn = 호칭 생크 직경
|
| At = 인장 응력 영역
|
p = 나사산 피치
|
| |
n = 1/p = 나사산 수 또는 TPI(나사산/mm 또는 나사산/in)
|
|
인장 응력 영역
|
볼트의 인장 응력 영역을 지정합니다.
|
|
나사산 수
|
체결용 부품의 길이를 따라 측정된 인치 당 또는 밀리미터 당 나사산의 수를 입력합니다.
|
|
볼트 강성
|
볼트 재질의 강도와 그 단위를 지정합니다.
볼트 실패를 측정하기 위해 일반적으로 사용되는 세 가지 강도 파라미터가 있습니다. 항복 강도, 극한 응력과 검증 응력 (항복 강도의 90%). 가장 흔히 사용되는 파라미터는 볼트 재질이나 등급의 항복 강도이지만, 프로그램에 가장 적절한 강도 값을 선택해야 합니다.
|
|
안전계수
|
볼트의 설계 검사 통과 여부를 결정할 안전계수를 설정합니다. 총 하중이 1/안전계수율을 초과하면 볼트가 실패합니다.
|
|
| |
질량 고려 |
해석에서 볼트의 질량  이 포함됩니다.
|
예비하중
생크의 반경과 최소 한 개의 부품과 연관된 원통형 면의 반경이 같을 경우 이 옵션을 선택합니다. 끼워 맞춤으로 지정된 원통면이 강체로 생크와 함께 변형됩니다.
고급 옵션
| |
볼트 시리즈 |
두 개 이상의 부품을 함께 선택합니다. 비선형 해석 스터디의 경우 두 개 이상의 솔리드 부품을 볼트로 연결할 수 있습니다.

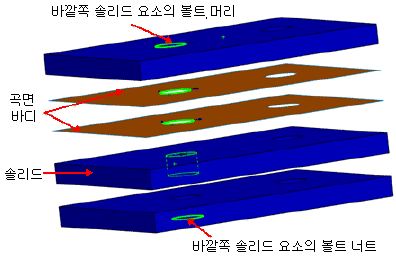

가운데 부품에서 쉘 곡면의 원형 모서리나 솔리드 바디의 원통면을 선택합니다. 비선형 스터디의 경우, 솔리드 바디에서 원통면을 선택합니다.
|
| |
대칭 볼트 |
하나나 두 대칭 평면이 볼트를 가로지를 경우 대칭 볼트를 정의할 수 있습니다.
참조 형상 1/2 대칭 볼트에서는 대칭의 평면 또는 평면 면을 선택할 수 있습니다.
대칭 볼트를 사용할 경우, 선택한 대칭 유형에 따라 총 예비하중 값과 총 볼트 질량의 1/2 또는 1/4을 입력합니다. 또한 스터디를 실행한 다음 볼트 하중을 나열하면, 결과는 총 하중의 1/2 또는 1/4과 같습니다.
|
기호 설정
| |
색상 편집 |
기호의 색을 선택합니다.
|
 |
기호 크기 |
기호의 크기를 지정합니다.
|
| |
미리보기 표시 |
그래픽 영역의 볼트 표시를 전환합니다.
|
참고
- 이 옵션은 정적 해석, 비선형 해석 스터디에 사용할 수 있습니다.
- 볼트 커넥터는 복잡한 비선형 동작을 근접하게 표현한 것입니다. 볼트가 장력을 받는 경우 정확한 결과를 가져옵니다. 압축 응력을 받는 볼트에서 시나리오를 로드할 때, 볼트 커넥터의 축 하중은 정확하지 않을 수 있습니다. 그러한 경우 볼트 예비 하중을 줄임으로써 볼트를 여유롭게 할 수 있고 볼트와 부품간의 접촉을 없앨 수 있습니다. Simulation에서의 경우 볼트 커넥터는 이와 같은 기능을 가지지 않습니다. 이러한 경우, 실제 볼트를 모델링하고 볼트와 부품 사이에 관통없음 접촉을 정의합니다.

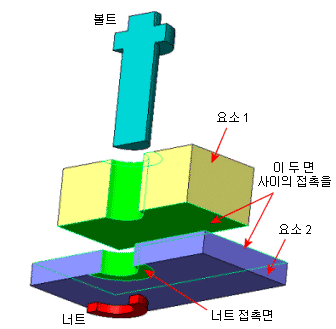

- 간섭을 피하려면 접촉 조건을 다음과 같이 지정해야 합니다.
 |
 |
| 이 두 면 사이의 접촉을 지정합니다. 전체 접촉, 접촉 부품, 로컬 접촉을 지정할 수 있습니다.
|
면이 처음부터 접촉하지 않고 하중을 적용할 동안에도 접촉하지 않으면 접촉을 지정할 필요가 없습니다.
|
- 정적 해석 스터디의 두 쉘 면 사이에 관통없음 접촉에 쉘 두께를 고려하는 옵션이 있습니다.
- 구멍 시리즈
- 구멍 시리즈의 구멍 한 개에 볼트를 추가하면 구멍 시리즈의 다른 모든 구멍에 볼트가 똑같이 추가됩니다.
- 개별 폴더의 구멍 시리즈를 기반으로 커넥터가 그룹화됩니다.
- 그룹에서 볼트 한 개를 편집하면 시리즈의 모든 커넥터에 적용됩니다.
- 볼트 시리즈를 분리하고 링크를 분리하여 각 피처를 개별적으로 편집할 수 있습니다. 시리즈가 포함된 폴더를 오른쪽 클릭하고 볼트 시리즈 분리를 선택합니다.
- 분리 후 커텍터 시리즈를 복원할 수 있습니다. 시리즈가 포함된 폴더를 오른쪽 클릭하고 볼트 시리즈 재정의를 선택합니다.
