Szkło powiększające służy do sprawdzania modelu i dokonywania wyborów bez zmieniania widoku ogólnego. Czynności te ułatwiają wybieranie elementów do operacji, takich jak tworzenie wiązań.
Aby użyć szkła powiększającego do ułatwienia wyboru elementów w złożeniu, należy:
-

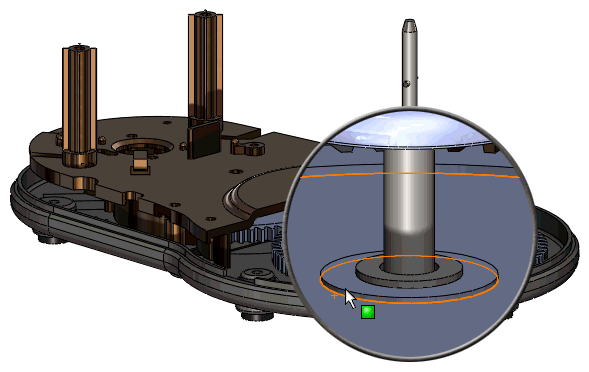

Przytrzymać wskaźnik nad obszarem, który chcemy przeanalizować i nacisnąć G.
Otwarte zostanie szkło powiększające.
Aby dostosować skrót klawiaturowy używany do uruchomienia szkła powiększającego, należy kliknąć . Na karcie Klawiatura wyszukać Szkło powiększające i wprowadzić klawisz skrótu.
-
Przemieścić wskaźnik po modelu.
Szkło powiększające będzie się przemieszczać, zachowując ten sam stopień powiększenia. Model pozostanie nieruchomy.
Aby uzyskać udoskonaloną kontrolę nad ruchami, należy nacisnąć
Ctrl + środkowy przycisk i przeciągnąć, aby przesuwać
przy użyciu szkła powiększającego.

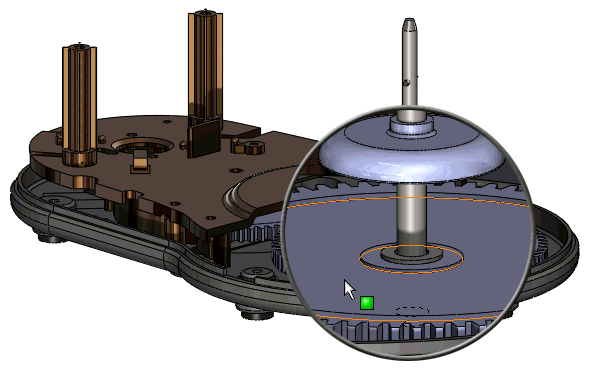

- Obracać kółkiem myszy, aby powiększyć.
Model pozostanie nieruchomy podczas powiększania obszaru szkła powiększającego.

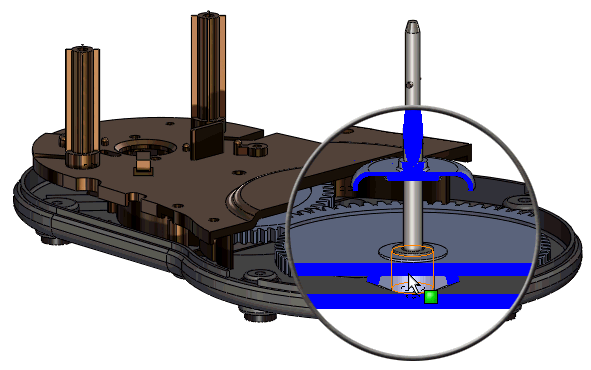

- Nacisnąć Alt i obracać kółkiem myszy, aby wyświetlić widok przekroju równoległy do ekranu.
- Ctrl + wybór elementów.
Szkło powiększające jest zamykane w przypadku wybrania elementu bez naciśnięcia Ctrl.
- Dokończyć czynność, taką jak np. tworzenie wiązania.
- Kliknąć, aby zamknąć szkło powiększające. Można również nacisnąć G lub Esc.
