Você pode converter uma vista de desenho para entidades de esboço ou para um bloco de entidades de esboço a partir do menu de atalho.
Em uma vista de desenho, clique com o botão direito e clique em Converter vista para esboço. No PropertyManager Converter vista para esboço, é possível:
|
Substituir a vista com o esboço
|
Substituir a vista de desenho com entidades equivalentes de esboço em 2D.
 |

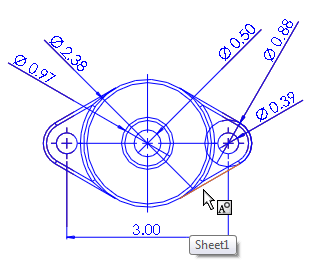

| Vista de desenho original |
 |
| Entidades equivalentes de esboço em 2D |
|
|
Substituir vista com bloco
|
Substituir a vista de desenho com entidades equivalente de esboço em 2D agrupadas em um bloco.
 |
| Vista de desenho original |
|
| Bloco com entidades equivalente de esboço em 2D. |
|
|

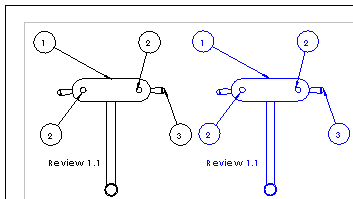

Inserir como Bloco
|
Cria um bloco separado composto por entidades equivalentes de esboço em 2D que podem ser posicionadas em qualquer lugar do desenho.
Neste exemplo, o bloco na direita é adicionado à vista de desenho, e não subsitutui a vista de desenho à esquerda.
|
