Criar um envelope enquanto um componente é inserido

Você pode fazer envelopes a partir de submontagens. Você pode designar componentes como envelopes conforme são inseridos em montagens.

1. Clique em Inserir componentes (barra de ferramentas Montagem) ou em Inserir > Componente > Peça/montagem existente.
2. No PropertyManager, em Opções, selecione Envelope.
3. Sob Peça/montagem a inserir, clique em Procurar.
4. Na caixa de diálogo Abrir, navegue para install_dir\samples\whatsnew\assemblies\printer\connector_and_bracket.sldasm e clique em Abrir.

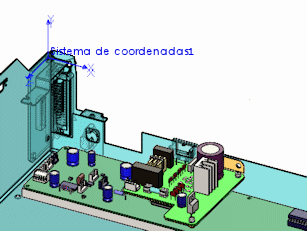

5. Clique para posicionar a submontagem na área de gráfico aproximadamente como mostrado.



   Agora posicione o envelope no estojo. Sistemas de coordenadas já foram adicionados aos modelos para facilitar o encaixe.

6. Clique em Visualizar > Sistemas de coordenadas.
7. Clique em Posicionamento (barra de ferramentas Montagem) ou em Inserir > Posicionamento.
8. No PropertyManager:
   1. Para Entidades a posicionar , selecione os dois sistemas de coordenadas na área de gráfico.



   2. Em Posicionamentos padrão, selecione Coincidente e Alinhar eixos.
   3. Clique duas vezes em .

      O envelope da submontagem é encaixado com o estojo.



9. Clique em Visualizar > Sistemas de coordenadas para ocultar os sistemas de coordenadas.
