Adicionar múltiplas vistas explodidas

É possível adicionar mais de uma vista explodida a uma configuração.

1. Abra install_dir\samples\whatsnew\assemblies\castor\castor_901.sldasm.





2. No ConfigurationManager , expanda cfg_1 para ver que já tem uma vista explodida.

   Agora adicione outra vista explodida a cfg_1.

3. Clique em Inserir > Vista explodida ou clique com o botão direito em cfg_1 e clique em Nova vista explodida.
4. Na área de gráfico ou na árvore de projeto do FeatureManager, selecione os seguintes componentes:
   • wheel_105<1>
   • axle_support_102<1>
   • bushing_103<1>

   No PropertyManager, os componentes aparecem em Componentes da etapa de explosão . Uma tríade é exibida na área de gráficos.



5. No PropertyManager, em Opções, selecione Auto espaçar componentes depois de arrastar para espaçar automaticamente o grupo de componentes ao longo do eixo depois de arrastá-los e soltá-los.
6. Na área de gráfico, arraste o braço vermelho da tríade e solte-o aproximadamente como indicado:

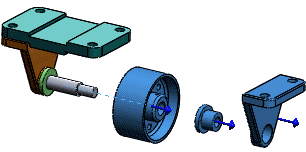

   A roda, o suporte do eixo, e a bucha são espaçadas automaticamente, como mostrado:



7. Clique em .



   No ConfigurationManager, ExplView2 aparece em cfg_1.

8. Clique duas vezes em ExplView2 para fechá-lo.
