Исследования подмоделей можно использовать для улучшения результатов в локальных областях больших моделей без повторного выполнения анализа всей модели. Уточнение сетки только для выбранных тел и повторный анализ лишь такой подмодели позволяет сократить время расчета.
Эта функция доступна в выпуске SolidWorks Simulation Professional и выше.
После настройки и выполнения статического или нелинейного статического исследования для многотельных деталей или больших сборок с относительно грубой сеткой группа тел определяется как подмодель. Уточните сетку для тел подмодели и повторно выполните исследование, чтобы улучшить результаты только для подмодели, не вычисляя повторно результаты для остальной модели.
Исследование подмодели производится из соответствующего родительского исследования. Описанные ниже условия требуются для создания исследования подмодели.
- Исследование должно быть статического или нелинейного типа, содержать более одного тела и не являться исследованием подмодели. Родительским исследованием не может быть исследование двумерного упрощения.
- У выбранных тел подмодели не может быть контакта Нет проникновения с невыбранными телами, создающего контактное давление в вырезе по границе.

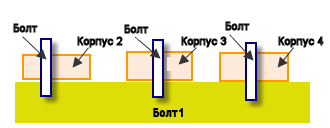

- У выбранных тел подмодели не должно быть общих соединителей с невыбранными телами. Например, приведенная ниже сборка трубопровода не является подходящей родительской моделью. Подмодель из двух деталей соединена болтами с исключенной третьей деталью.
- Граница выреза подмодели не может проходить через тела.
- Граница выреза подмодели не может проходить через связанный контакт, определенный соединениями балок или кромками оболочки.
- Связанный контакт на границе выреза подмодели формулируется с несовместимой сеткой.
