Панель выбора элементов - это плавающая контекстная панель инструментов, которая используется для проведения различия между разными типами элементов DimXpert.
Варианты выбора в панели выбора элементов зависят от того, какая грань и команда являются активными. Панель выбора элементов используется для выбора любых элементов:
- Размеры
- Базы
- Отклонение формы
- Схемы автоматических допусков
- Создание массивов
Порядок расположения элементов в панели выбора элементов зависит от их сложности.
- Основные элементы, например плоскости, цилиндры и конусы, расположены слева.
- Сложные элементы, например отверстия цековки, канавки, прорези и массивы, расположены в центре.
- Составные элементы, например сложные отверстия и точки пересечения, расположены справа. Для составных элементов требуется выбор дополнительных элементов.
При использовании DimXpert одна грань обычно может определить несколько типов элементов, связанных с производством, для которых требуются разные размеры и допуски.
Пример: Использование выбора элементов
Чтобы с помощью панели выбора элементов создать отдельные линейные размеры для массива отверстий:
- Откройте деталь, для которой будет создан размер, и выберите DimXpert для деталей.
- Нажмите Линейный размер
(панель инструментов DimXpert) или выберите .
- Выберите грань левого отверстия.

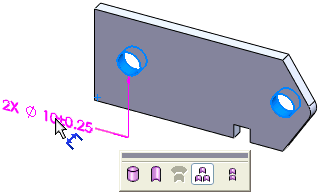

По умолчанию в панели выбора элементов используется массив из 2 отверстий.
- В панели выбора элементов выберите "Отверстие"
.
- Нажмите в графической области для нанесения размера.
- В окне PropertyManager в разделе Допуск/Точность введите для параметра Максимальная вариация
значение "0,5".
- Щелкните
.

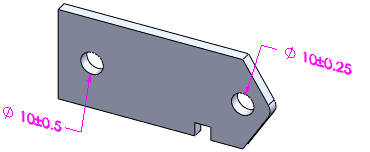

- Повторите процедуру для правого отверстия, используя значения допуска по умолчанию.
