Открытие и просмотр файла PADS в CircuitWorks

Сначала откройте файл PADS ECAD в программе CircuitWorks и просмотрите слои, печатные проводники, переходные отверстия, контактные площадки и заполненные области.

Для изучения данного примера необходимо подключить дополнение CircuitWorks.
  1. В SolidWorks выберите CircuitWorks > Открыть файл ECAD и перейдите к файлу каталог_установки\CircuitWorksFull\Examples\Pads\preview.asc.


  2. В дереве CircuitWorks разверните папку Заполненные областиFilled_Areas 16x16.png и выберите вторую заполненную область HP83515280.

    Выбранная заполненная область отображается в окне предварительного просмотра.


  3. В дереве CircuitWorks выберите Контактные площадкиPads 16x16.png.

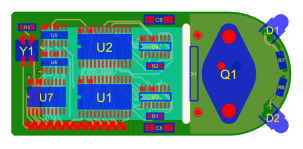

    Контактные площадки отображаются в окне предварительного просмотра файла ECAD.


    В дереве также можно выбирать отдельные контактные площадки для просмотра.

  4. В дереве CircuitWorks выберите Печатные проводникиTraces 16x16.png.


    Печатные проводники отображаются в окне предварительного просмотра файла ECAD. В дереве также можно выбрать отдельные печатные проводники.

  5. Откройте вкладку Предварительный просмотр, выберите Вид снизуTool_Bottom_Standard_Views.gif (панель инструментов "Предварительный просмотр") и в дереве CircuitWorks снова выберите Печатные проводникиTraces 16x16.png.


  6. Нажмите Вид сверхуTool_Top_Standard_Views.gif (панель инструментов "Предварительный просмотр") и нажмите вкладку Инструменты.
  7. В дереве CircuitWorks выберите Переходные отверстияVias 16x16.png.


    Переходные отверстия отображаются в окне предварительного просмотра файла ECAD.
