Se pueden crear dibujos a partir de documentos de piezas o de ensamblajes.
Para generar dibujos a partir de documentos de piezas y de ensamblajes:
- En un documento de pieza o de ensamblaje, haga clic en Crear dibujo desde pieza/ensamblaje
en la barra de herramientas Estándar y seleccione una plantilla en el cuadro de diálogo Formato/Tamaño de hoja.La Paleta de visualización se abre en el lado derecho de la ventana.
- Haga clic en
para fijar la Paleta de visualización.
- Arrastre una vista desde la Paleta de visualización hacia la hoja de dibujo.
- En el PropertyManager Vista de dibujo o Vista proyectada, configure opciones, como por ejemplo la orientación, el estilo de visualización, la escala, etc. y haga clic en
.
- Repita los pasos 3 y 4 para agregar vistas.
Se puede tener cualquier vista de dibujo de cualquier modelo en un documento de dibujo dado.
 |
| Pieza de modelo |
 |

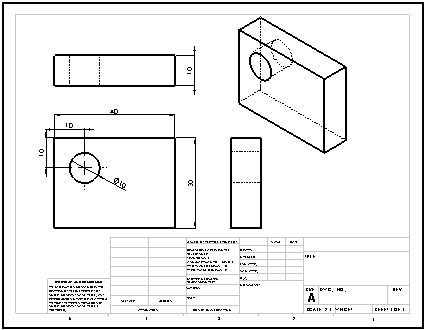

| Dibujo con varias vistas y cotas insertadas |
