Áreas de visualización

Se pueden ver modelos a través de una, dos o cuatro áreas de visualización.

Para abrir cuatro áreas de visualización:

• Haga clic en Cuatro vistas (barra de herramientas Vistas estándar) o en Ventana > Área de visualización > Cuatro vistas.

Se pueden seleccionar las siguientes disposiciones de áreas de visualización desde el menú Ventana o desde la barra de herramientas Vistas estándar:

	Información sobre la función	Vistas visualizadas
	Vista única	Especificado por el usuario
	Dos vistas - Horizontal	Frontal y superior
	Dos vistas - Vertical	Frontal y derecha

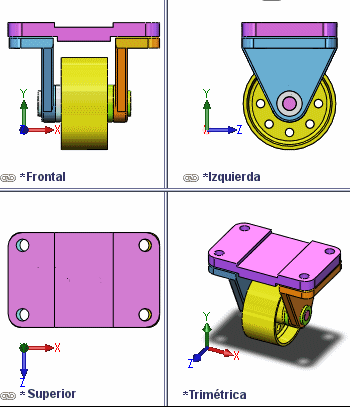

	Cuatro vistas	Frontal, derecha, superior y trimétrica (tercer ángulo) o frontal, izquierda, superior y trimétrica (primer ángulo). Especifique Primer ángulo o Tercer ángulo en Herramientas > Opciones > Opciones de sistema > Visualizar/Selección .

• La esquina inferior izquierda de cada área de visualización visualiza la orientación actual.
• Para seleccionar otra orientación, haga clic en Orientación de vista (barra transparente Ver).
• Cuando se cambia de áreas de visualización múltiples a un área de visualización única, el modelo visualiza la orientación del área de visualización activa. Si se cambia de nuevo a áreas de visualización múltiples, las orientaciones vuelven a ser las predeterminadas.
• Se puede cambiar la orientación o la rotación de un modelo en cualquier área de visualización independientemente, siempre y cuando las áreas de visualización no estén vinculadas.
