Inserción de símbolos de espiga de forma manual

Para insertar de forma manual símbolos de espiga en un dibujo:

  1. Lleve a cabo una de las siguientes acciones:
    • Haga clic en Símbolo de espiga en la barra de herramientas Anotaciones, o en Insertar > Anotaciones > Símbolo de espiga, y seleccione una arista circular o un círculo o arco croquizado.
    • Seleccione aristas circulares, círculos o arcos croquizados y haga clic en Símbolo de espiga o en Insertar > Anotaciones > Símbolo de espiga.

    Los símbolos de espiga aparecen en los taladros seleccionados, y aparece el PropertyManager Símbolo de espiga. Puede continuar seleccionando aristas circulares o círculos o arcos croquizados para insertar símbolos de espiga adicionales.

  2. Haga clic en PM_OK.gif.

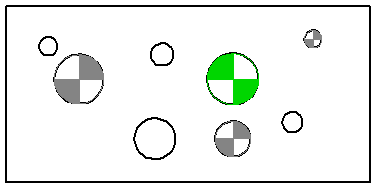

En este ejemplo, los símbolos de espiga se agregan a taladros de varios tamaños. El símbolo verde se invierte 90°.
