SolidWorks® eDrawings® es compatible con el sistema operativo Macintosh®. Puede abrir archivos DXF/DWG, de SolidWorks y de eDrawings.
El software eDrawings gratuito para el sistema operativo Mac® (eDrawings para Mac) contiene la mayoría de las funciones de la versión para Windows, incluidas animación, medición e impresión. eDrawings para Mac está en inglés, francés, alemán y japonés.
Al abrir archivos con revisión activada, se activan las herramientas de SolidWorks eDrawings Professional (marcas, mover, sección transversal, etc.). No existe una versión específica de SolidWorks eDrawings Professional para Mac.
La interfaz del usuario es similar a la de la versión para Windows con las siguientes excepciones:
- Sólo se puede acceder a través de elementos de menús a algunas herramientas que utilizan botones en Windows.

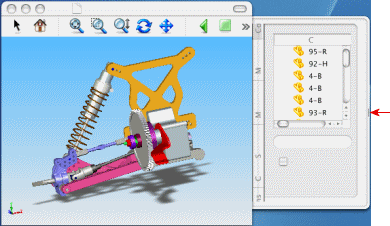

- SolidWorks eDrawings Manager se abre fuera de la ventana de gráficos. Arrastre un botón al lado del área de gráficos para expandir eDrawings Manager.
- Para personalizar barras de herramientas, haga clic con el botón derecho del ratón en el área de la barra de herramientas y seleccione Personalizar las barras de herramientas.
- Los estados de visualización que estén vinculados a configuraciones permanecen tal cual. En Macintosh, no es posible desactivar el vínculo entre ambos elementos.
Operaciones disponibles sólo en Macintosh
- Importador de luz puntual (cuadro de búsqueda en la esquina superior derecha de la ventana del monitor). Busca todos los archivos eDrawings que contienen un componente, configuración, nombre de hoja o elemento de marca específico.
- Arrastre un archivo eDrawings hacia otro documento, como por ejemplo un archivo de texto o al portapapeles.
- Transparencia de rueda de ratón. Hace todo el eDrawings Viewer transparente para permitir ver lo que se encuentra detrás del mismo. Presione Ctrl+Alt/Opción y gire la rueda del ratón.
- Abra un archivo de marcas arrastrándolo al eDrawings Viewer.
- Tipos mejorados de Guardar como para imágenes: imagen SGI, Photoshop, PNG, MacPaint, TGA y QuickTime.
- Opciones mejoradas del cuadro de diálogo de impresión: Guardar como PDF, Fax.
- Active o desactive la visualización de las reflexiones de modelo. En el cuadro de diálogo Opciones, en la pestaña General, active o desactive Mostrar reflexiones.
- Aspecto y disposición de Macintosh. Cajón, barra de herramientas, botones, etc.
Elementos no compatibles en Macintosh
- Herramientas de archivos de Simulation. Los archivos de Simulation se pueden ver, pero no hay herramientas disponibles como, por ejemplo, Malla, Leyenda, etc.
- Incrustable como control de navegador.
- Licencia (versión Professional).
- Imágenes OLE en archivos nativos de SolidWorks y DWG.
- Herramienta de perspectiva general.
- Configuración de contraseña.
- Archivos DWG protegidos con contraseña.
- Registro de rendimiento.
- Guardar como STL.
- Guardar y enviar como archivo exe, HTML o zip.
- Búsqueda en la ayuda.
- Opción para desactivar el vínculo entre estados de visualización y configuraciones.
