Puede extruir operaciones base y otras operaciones utilizando Extruir
(barra de herramientas 2D a 3D) con croquis parciales.
Extruir saliente/base en la barra de herramientas Operaciones sólo acepta croquis completos.
Para extruir una operación:
- Edite un croquis.

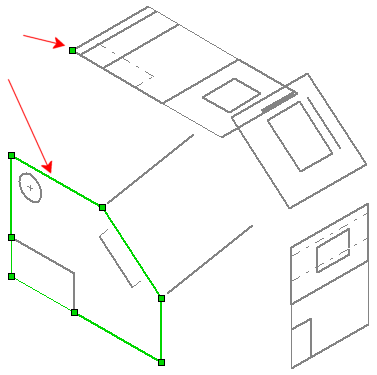

- Seleccione las entidades de croquis necesarias para la operación.
No es necesario seleccionar un croquis completo.
- Mantenga presionada la tecla Ctrl y seleccione un punto (en cualquier croquis) que sirva de punto de partida para la extrusión.
Si no selecciona un punto de partida, o si selecciona un punto en el croquis editado, el plano del croquis se considera como el punto de partida.

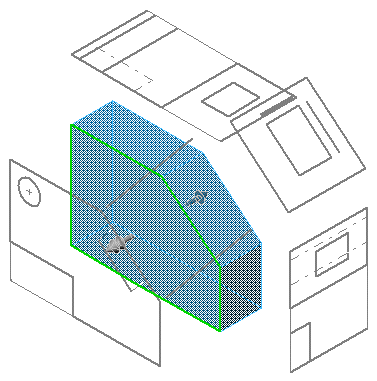

- Haga clic en Extruir (barra de herramientas 2D a 3D) o en , y haga clic en la zona de gráficos para establecer la dirección de extrusión.
Aparece el PropertyManager Base-Extruir.
- Edite las propiedades en el PropertyManager Base-Extruir.

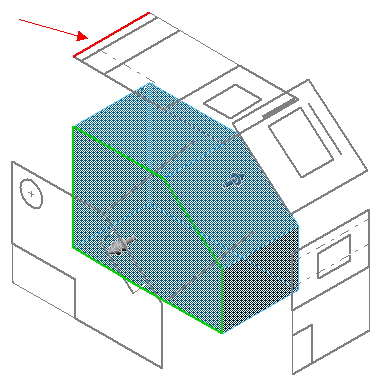

Para la conversión de 2D a 3D, puede especificar la profundidad de una extrusión hasta profundidad especificada seleccionando una entidad de croquis. Haga clic en
Profundidad
y seleccione una entidad en un croquis.
- Haga clic en Aceptar
.
