以表的形式列举横梁力或应力。将列出每个横梁的当地横梁方向上的力和应力。
要访问该 PropertyManager，使用横梁运行算例。右键单击结果
并选择列举横梁力。
列表
| |
力 |
显示轴心力、抗剪力和力矩（方向 1 和方向 2）以及扭矩（轴向力矩）的值。 |
| |
应力 |
显示轴应力、折弯应力、抗剪应力（绕横梁方向 1 和横梁方向 2）、扭转应力以及上界轴向和折弯应力值。 对于桁架，只能使用轴心力和轴应力。
|
 |
单位 |
以 N、lbf 或 kgf 为单位显示力。以 N/m^2、psi 或 kgf/cm^2 为单位显示应力。 |
横梁范围
为起点和终点键入一个值，以查看模型中的部分横梁的结果。横梁数量对应于 Simulation 算例树中横梁文件夹内的清单。
| |
力 |
显示轴心力、抗剪力和力矩（方向 1 和方向 2）以及扭矩（轴向力矩）的值。 |
| |
应力 |
显示轴应力、折弯应力、抗剪应力（绕横梁方向 1 和横梁方向 2）、扭转应力以及上界轴向和折弯应力值。 对于桁架，只能使用轴心力和轴应力。
|
|
单位 |
以 N、lbf 或 kgf 为单位显示力。以 N/m^2、psi 或 kgf/cm^2 为单位显示应力。 |
列举力和列举应力对话框
| |
只显示极值 |
只列举整个横梁实体长度的极值。
|
| |
只显示横梁端点 |
只在每个横梁实体的端点列举结果。
|
|
单位 |
以 N、lbf 或 kgf 为单位显示力。以 N/m^2、psi 或 kgf/cm^2 为单位显示应力。 |
| |
横梁名称 |
显示与 Simulation 算例树横梁文件夹中列举的横梁实体相对应的横梁名称。
|
| |
单元 |
显示单元号。
|
| |
结束 |
显示每个单元的两个端点。 |
| |
保存 |
将表格保存为 Excel 文件 (*.csv) 或纯文本文件 (*.txt)。
此外，也可以将表的一部分复制到 Microsoft Excel 或文本编辑器中。选择一部分单元格，然后右键单击并选择复制。
|
- 当您在列举力或列举应力对话框中选取一行时，相应的项目在图形区域和 Simulation 算例树中高亮显示。按 Shift 选取多个连续行。按 Ctrl 选取多个单独行。
- 要在列举力或列举应力对话框中按列将数据分类，单击列顶端的箭头。

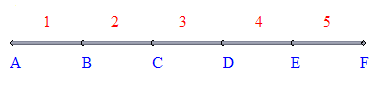

下图显示了一个被分为 5 个横梁单元的横梁实体。
| 横梁单元 |
端点 1 |
端点 2 |
| 1 |
A |
B |
| 2 |
B |
C |
| 3 |
C |
D |
| 4 |
D |
E |
| 5 |
E |
F |
