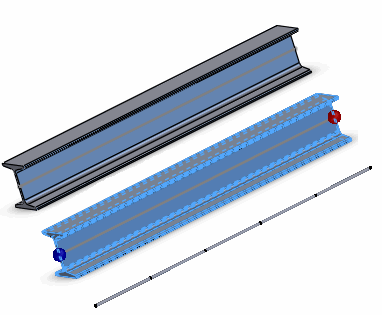

创建直横梁时，软件会自动为它创建一个坐标系。此坐标系会定义轴向以及用于查看横梁结果的方向 1 和方向 2。轴向从横梁的端点 1 指向端点 2 。方向 1 和方向 2 由软件根据截面属性自动指定。此横梁上创建了多个横梁单元。
对于弯曲的轮廓，软件会创建多个较短的直横梁以近似构成几何体。每个横梁单元都具有自己的方向。例如，如下所示的扫描截面上每个横梁的轴向都是由连接其两个接榫的直线所定义的。在图形区域中，横梁的中部显示了一个坐标系。
要查看横梁的坐标系：

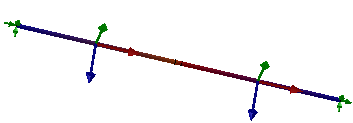

红色箭头、绿色箭头和蓝色箭头分别表示每个横梁的正轴向、正方向 1 和正方向 2。
