当选择 已计算的抗拉应力区域(接头螺栓 PropertyManager) 时，程序将根据以下公式计算张力应力区域 (At)，即螺栓螺纹截面的最小区域： At = [(d3 + d2) / 2)]2 * π /4
- P = 螺距，即两个相邻螺纹线之间的轴向距离
- n = 1 / P，每英寸 (ANSI) 或每毫米 (ISO) 的螺栓螺纹数
- D = 名义螺栓柄直径

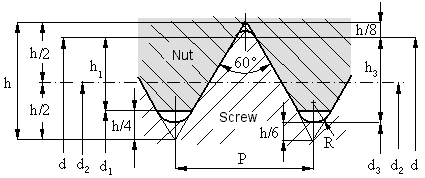

ISO 螺栓螺纹线
- d3 = d - 1.2268 * P
- d2 = d - 0.6495 * P
抗拉应力区域的公式变为： A
t = 0.7854 * [d - (0.9382 * P)]
2
将 P = 1 / n 结果替换为 At = 0.7854 * [d - (0.9382 / n)]2，式中 d 的单位为毫米，n 的单位为螺纹线/毫米。
ANSI 螺纹线
遵循类似方法以计算抗拉应力区域：
At = 0.7854 * [d - (0.9743 / n)]2，式中 d 的单位为英寸，n 的单位为螺纹线/英寸。
参考引用： 机械工程师手册由工业出版社出版。
下表提供了 ISO M 大型螺纹线螺栓的标称螺栓直径和螺距值。
表 1. ISO M 公制螺栓螺纹线，ISO 724 (DIN 13 T1)| 标称直径 d (mm) |
螺距 P (mm) |
|---|
| M 1.60 |
0.35 |
| M 2.00 |
0.40 |
| M 2.20 |
0.45 |
| M 3.00 |
0.50 |
| M 4.00 |
0.70 |
| M 4.50 |
0.75 |
| M 5.00 |
0.80 |
| M 6.00 |
1.00 |
| M 8.00 |
1.25 |
| M 10.00 |
1.50 |
| M 12.00 |
1.75 |
| M 16.00 |
2.00 |
| M 20.00 |
2.50 |
| M 24.00 |
3.00 |
| M 30.00 |
3.50 |
| M 36.00 |
4.00 |
| M 42.00 |
4.50 |
| M 48.00 |
5.00 |
| M 56.00 |
5.50 |
| M 64.00 |
6.00 |
