误差分析 PropertyManager

使用误差分析 PropertyManager 显示网格和通过参考网格而生成的其它实体之间的误差。

彩色网格外观或彩色样条曲线显示误差。将指针停留在误差上以获得特定的误差值。您可以保存详细的误差报告。

分析类型

	曲面到网格误差	网格上的彩色部分会显示所提取的曲面和网格之间的误差。对于网格中的每个顶点，软件将计算垂直于曲面的最近点。

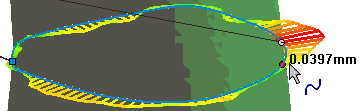

	曲线到网格误差	沿曲线的彩色样条曲线显示范例点和网格上投影点之间的误差。
	网格到网格误差	生成一个要用作参考的原始网格，以便生成另一个工作网格。重新测量原始网格，以确保工作网格处于公差范围内。

分析参数

	网格或子网格	选取您在对之分析误差的网格。
、、	曲面、曲线、源网格或子网格	选取您从中分析到选定网格或子网格的误差的实体。
	灵敏度	设定所使用的取样点数。对于曲线，它还控制所显示的样条曲线数。
	上界	设定上误差边界。
	下界	（不可用于曲线到网格误差。）设定下误差边界。
	计算	显示误差分析。
	报告	保存误差分析报表为 .txt 文件。

误差分析

设定用于误差分析显示所使用的颜色。软件以连续变换颜色标绘上界和下界之间的值。界限之上或之下的值以单色标绘。
