您可以将 SolidWorks® 的用户定义坐标系添加到未使用 SolidWorks 原点建模的零部件。 您可以从制造商网站或从其他 CAD 系统获得此类零部件。
CircuitWorks™ 指定用户定义的坐标系作为您将装配体导出到 CircuitWorks 时的 ECAD 原点。
如果您将不包含用户定义坐标系的零部件插入 CircuitWorks 装配体，CircuitWorks 将指定 SolidWorks 原点作为 ECAD 原点。
要将自己的坐标添加到零部件，请参阅 SolidWorks 帮助： 坐标系。
如果您在将零部件插入 CircuitWorks 库之前将用户定义的坐标系命名为 CWX，CircuitWorks 将指定用户定义坐标系作为 ECAD 原点，并在您将零部件插入电路板装配体时为其正确定位。
CircuitWorks 将用户定义坐标系的 Z 轴正方向解析为垂直于电路板装配体。 XY 平面代表电路板平面，X 和 Y 方向控制零部件插入装配体的角度。
要将表示 ECAD 原点的用户定义坐标系命名为除 CWX 之外的名称，单击 ，选择 SolidWorks 导出，并修改相对于此坐标系导入和导出零部件选项。
示例： 定义和未定义坐标的 LED 方位

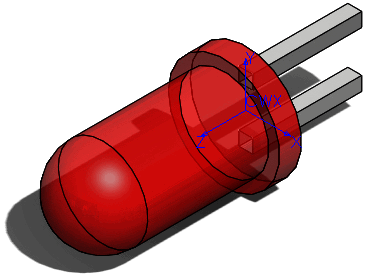

| 外部制造的 LED 的坐标将 Z 轴方向设置为平行与 LED 基部。 |
|

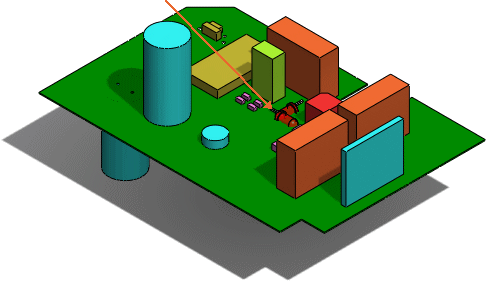

| 您可以将 LED 添加到 CircuitWorks 库，而不定义名为 CWX 的坐标系。 在 CircuitWorks 中构建 LED 后将其插入电路板装配体时，LED 将是水平方位。 |
|
| 在将零部件添加到 CircuitWorks 库之前，在 SolidWorks 中为 LED 添加名为 CWX 的坐标系。 |
|

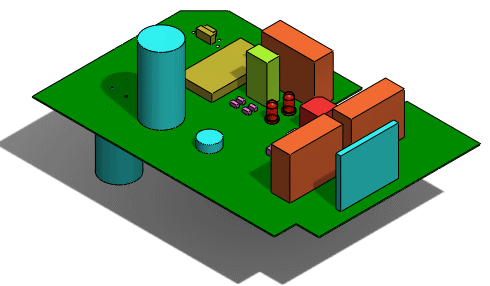

| 这样将 LED 插入电路板装配体时，将会采用正确的方位。 |
 |
