当两个面互相接触时，就会在接触区域产生平衡的内力。您可以列出由于接触而产生的内力。法向力和摩擦力将以无穿透、冷缩配合以及虚拟壁等接触类型在零部件的面上产生。该软件将列出所选实体上以及整个模型上指定的力的 X、Y 和 Z 零部件。
要列出接触/摩擦力，右键单击 结果
，然后选择 列举合力。 在 选项 中选择 接触/摩擦力。
您还可单击 (Simulation CommandManager).
选择
 |
基准面、基准轴或坐标系 |
列出相对于所选实体的结果。
|
 |
单位 |
设定输出单位。 |
 |
面、边线或顶点 |
列出所选的实体。 |
 |
零部件 |
列举所选零部件。
|
 |
时间步长 |
只适用于非线性算例和掉落测试。选择要列出哪个时间步长数的反作用力。
|
 |
|
可用于非线性掉落测试。显示对应于所选图解步骤的时间。 |
| |
更新 |
根据当前选定的实体更新结果。 |
接触/摩擦力
列举所选实体和整个模型上的接触（正常）和摩擦力的 X、Y、Z 分量以及合力接触力或摩擦力。
| 力类型 |
|
选取以下选项之一：
|
普通(N)
|
列出由于接触而产生的法向力。
|
|
摩擦
|
列出由于接触而产生的摩擦力。
|
|
总数
|
这个总接触力是在所选实体的每个节处计算的法向力和摩擦力的合力。
|
|
| 响应图表 |
 |
仅适用于非线性算例和掉落测试算例。 为所选实体以及整个模型上的接触和摩擦力的 X、Y、Z 分量以及合力接触力创建 2D 时间历史图解。 |
显示选项
| 显示合力 |
当复选时，三个力向量（X-、Y- 和 Z- 分量）转换为合力向量。只有合力向量才显示。 |

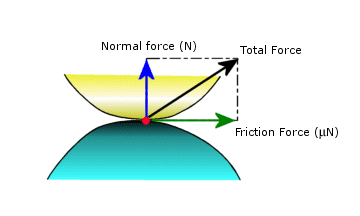

接触-摩擦力范例
