轴承载荷分布

程序沿圆柱面的横断面或壳体的边线以径向非均匀地分布所应用的轴承载荷。

正弦变量

下图显示了圆柱面的横断面或壳体的边线(实际情形视选择而定)。 有关如何定义半空间的详细说明,请参阅轴承载荷

您可以应用如 F 所示的载荷。程序会沿所选边线的圆周或所选面的横断面将载荷转移到每个节点(其值为 Fo sinΘΘ)。 下图显示了红色和绿色箭头各自转移的载荷的 x 和 y 分量。 Fo 的值由力平衡决定。

n 是沿圆周的节点数。

抛物线分布

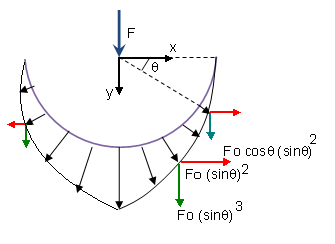

对于抛物线分布,载荷沿圆周转移到每个节点,其值为 Fo (1-x2),最后减小为 Fo sin2ΘΘ。

Fo 的值由力平衡要求决定。

其中,n 是沿圆周的节点数。

在上面的范例中,由于实体的选择是对称的,因此用红色箭头显示的力的水平分量达到平衡。 最好确保网格也是对称的。

对非对称实体额外施加的力

当您选择相对于指定轴承力方向不对称的面或边线时,实体会承受额外的力。如果额外的力大于所施加的轴承力的 5%,软件就会显示一条消息提醒您。

在下面的范例中,所选实体没有相对于指定轴承载荷方向对称。沿圆周转移的载荷 P 的水平分量加起来显然不等于零。

附加的不平衡载荷是按照如下方程式计算的:

U.F. 表示不平衡力。

对于正弦载荷分布:

Px = P cosΘ = Fo sinΘ cosΘ

对于抛物线载荷分布:

Px = P cosΘ = Fo sin2Θ cosΘ

不平衡载荷的百分比是按照 (U.F./F) x 100 计算的。

通常,由于 Px 沿圆周发生变化,因此网格完善情况和节点位置会影响不平衡力的计算。
