定义非均匀力载荷

1. 在 Simulation 算例树中，用右键单击外部载荷 图标并选择力。

   力 PropertyManager 随即出现。

2. 在 力的面、边线、顶点、参考点 框内单击，然后选择要应用力的实体。
3. 单击选定方向。
4. 在方向的面、边线、基准面、基准轴框 内单击，然后选择一个实体以指定方向。
5. 如果选择多个实体以应用力，请选择按项目或合计。
6. 选择所需的单位。
7. 在力下，单击所需的力零部件，然后为各个零部件键入值。
   • 如果选择基准面或面作为方向，请至少指定以下零部件之一：沿基准面方向 1、沿基准面方向 2 或垂直于基准面。
   • 如果选择了边线作为方向，请指定沿边线 的力值。
   • 如果选择轴作为方向，请至少指定以下零部件之一：径向、圆周 或轴向。
8. 复选非均匀分布。
9. 在选择坐标系框 内单击，然后从图形区域或 FeatureManager 树中选择一个坐标系。
10. 键入非均匀分布的系数，然后单击 。

1. 在 Simulation 算例树中，用右键单击外部载荷 图标并选择力。

   屏幕上将出现力 PropertyManager。

2. 在图形区域中，单击要应用力的面。
   在默认情况下将法向力应用到选定面。

3. 在单位 下，选择一个单位系统。
4. 在力值 下，键入法向力的值。
5. 如果选择多个实体以应用力，请选择按项目或合计。
6. 复选非均匀分布。
7. 在选择坐标系框 内单击，然后从图形区域或 FeatureManager 树中选择一个坐标系。
8. 键入非均匀分布的系数，然后单击 。

如果指定的分布使得力在边线或面的某个部分上改变方向（如图中所述），程序会将力的绝对值之和设定为等于在 PropertyManager 中指定的值。

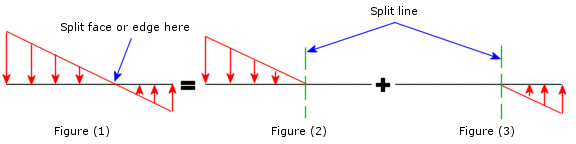

当应用方向会发生变化的非均匀力时 [图 (1)]，将载荷实体在力的方向发生改变的位置处加以分割，并在两个步骤中应用力 [图 (2) 和 图 (3)]。
