层角度

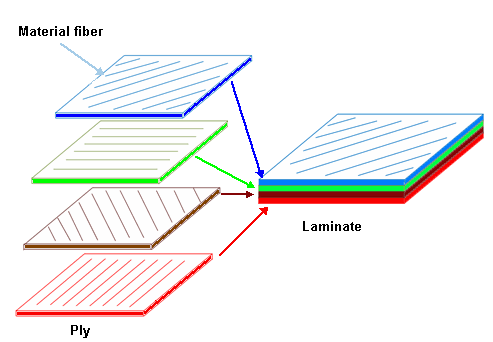

薄层通常和不同方位的层堆在一起。需要优化不同方向的载荷能力时，可将薄层和不同方位的层堆放起来。这样的堆栈是必要的，因为薄层受到复杂的外部载荷条件的影响

当您在复合壳体层中选取层行时，程序使用条纹高亮显示几何体上的层角度。每个薄层的层方位方向，也就是材料属性的 X 方向，会高亮显示在几何体上。Y 方向为横穿纤维方向（表面上），Z 方向垂直于层表面。以下图片显示层角度为 0 到 60 度的 X、Y 和 Z 方向。

层角度0 度	层角度60 度

复合三元组如表面中心所示。三元组有四个箭头：

	显示 0 度层方向。红箭头与表面条纹对齐。
	显示 90 度层方向。绿箭头与表面条纹的法线对齐。
	蓝箭头与表面垂直。镜向方位翻转蓝箭头的方向。
	显示层方位方向。
