在边线上绘制结果图表

可在模型的所选边线上生成所需结果的 2-D 图表。该图表显示结果（Y 轴）以及沿所选边线（X 轴）的参数距离。该选项仅在选择一条边线时可用。

1. 在图形区域中显示所需结果图解。
2. 在 Simulation 算例树中，用右键单击图解图标，然后选择探测。
3. 在探测结果 PropertyManager 中，在选项下选取在所选实体上。
4. 在结果下：

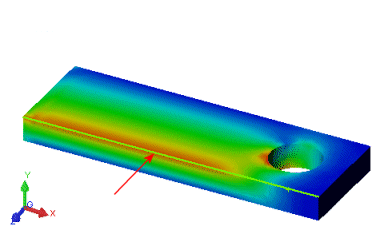

   1. 在图形区域，单击要在其上绘制所显示结果图解的边线。
   2. 单击更新。

   列举与所选边线关联的所有节的结果值。要反转参数变量，请选择反转边线图解。

5. 在报告选项下单击图解。

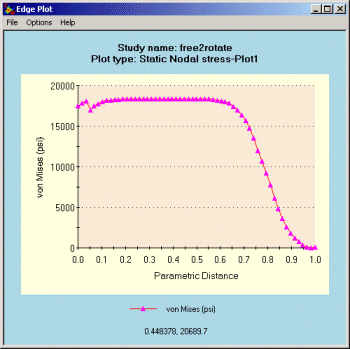

   边线图解 窗口将打开，并显示所显示结果（图表的 Y 轴）的值以及以 1（X 轴）为基准的所选边线上的参数距离。

6. 单击 以关闭图表窗口。
7. 单击 。
