线性注释阵列

您可以在工程图中的线性阵列中显示注释。

1. 选择注释。
2. 线性注释阵列线性注释阵列 （注解工具栏），或单击 插入 > 注解 > 线性注释阵列 。
3. 在 PropertyManager 中的方向 1 下：
   • 在注释之间设置 间距 。 您还可以在图形区域中设置间距 。
   • 将 实例数 设置为要创建的注释总数。 还可以在图形区域 中设置实例数。
   • 将角度 设置为水平角度方向（X 轴）。 例如，要沿从注释开始的 45º 直线生成阵列，请将 角度 设置为 45。
   • 单击 反向 以沿直线的延伸线创建阵列。 例如，如果您将 角度 设置为 45，则单击 反向 会沿从注释开始的 225º 直线创建阵列。 单击 反向 时，将更新 角度 值。 还可在图形区域中通过单击控标 来反转方向。

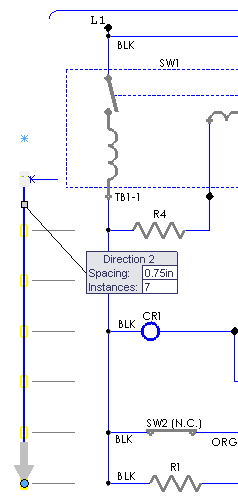

     您可在图形区域中通过拖动选择点 来更改间距和阵列角度。
4. 为方向 2 重复步骤 4。
   方向 2 在实例数大于 1 时激活。

5. 单击 。

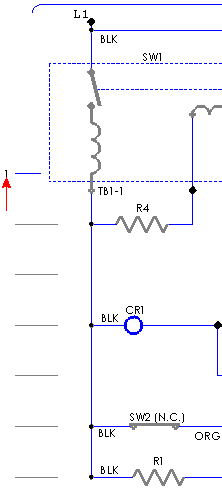

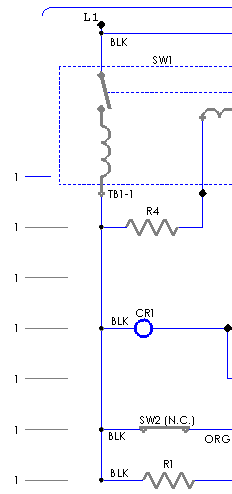

   初始注释	生成线性注释阵列

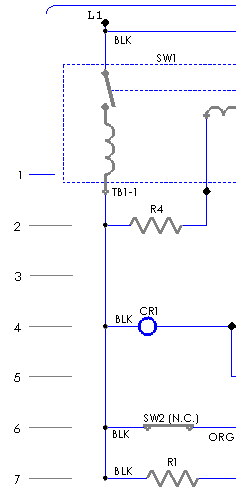

   线性注释阵列	编辑过的线性注释阵列

6. 在您生成阵列后，您可单独编辑注释。
