打开模型并添加日光

首先，您需要打开建筑物模型并添加日光。

1. 打开 install_dir\samples\whatsnew\fundamentals\solar_access\building_and_solar_panels.SLDASM 并将模型另存为 my_building_and_solar_panels.SLDASM。

   建筑物具有 HVAC 棚，并且有 9 个太阳能板位于屋顶上的任意位置。



2. 要打开 RealView 图形，请单击以下项之一：
   • 视图设置 > RealView 图形
   • RealView 图形（视图工具栏）
   • 视图 > 显示 > RealView 图形。
3. 要添加日光，请单击视图 > 光源与相机 > 添加日光。

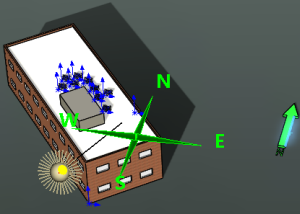

4. 在位置、时间和日期下，对于北，请选择位于模型右侧的指北绿色向量。

   为帮助理解此范例，该模型包含北向量。 对于北，如果您选择边线或直线，则北方将与您的选择平行。 如果您选择平面，则北方将与您的选择垂直。 您不能选择与布景地板垂直的方向。



5. 如果北 N 指向错误，请单击反向 。
6. 对于位置，请选择纽约州纽约市。
7. 对于日期，请以您的日期格式输入 12/21/2013 或相同日期，然后单击 。

   在北半球，12 月 21 日接近冬至日，它是全年中最短的一天。 通过优化这一阴影最长的日期的阳光照射，您可以优化全年每一天的阳光照射。
