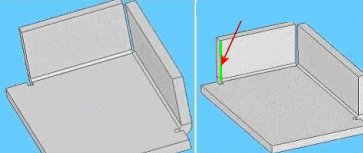

| 在多條邊線上的斜接凸緣套用有未以偏移產生的偏移及離隙（矩形、圓端、或撕裂）。凸緣草圖是以零偏移值在凸緣面的開始處產生。
|
凸緣開始面的草圖
|
| 斜接凸緣有位置類型為材料外或材料內且有非平坦的橫向面不會被辨識。
強調顯示的橫向面是非平坦的，所以斜接凸緣不會被辨識。
|
 |
| 如果所選的邊線被與其相切的圓形弧線所分開，則無法辨識斜接凸緣。
|
圓形邊線分隔了所選的邊線 |
| 如果凸緣/彎折面由於特徵互動或其他原因被修剪，將不會辨識斜接凸緣。
|
 |
| 在多條邊線上的斜接凸緣會因下列的情況而被不正確的辨識：
|
 |
不正確的被辨識為兩個半圓端 |
| 當您執行 FeatureWorks 時，多餘的面/邊線被合併。對於在多條邊線上的斜接凸緣，如果橫向的面被分割，其將被合併以形成一個單一的面。
|
 |
|
| 有非平坦起始橫向面及平坦結束橫向面的凸緣不會被辨識。
在此範例中，如果您選擇了順時鐘方向的凸緣面，辨識會成功，如果選擇逆時鐘方向的面，則會失敗。
|
 |
| 平坦面 |
非平坦面 |
| 對於在分割邊線上產生的斜接凸緣，在逐步的辨識之後，兩個分開的邊線會合併為一個單一邊線，且幾何會變更。
|
之前 |
之後 |
