開啟模型並加入太陽光

首先，您要開啟建築物的模型並加入太陽光。

1. 開啟 install_dir\samples\whatsnew\fundamentals\solar_access\building_and_solar_panels.SLDASM 並將模型另存為 my_building_and_solar_panels.SLDASM。

   建築物已設置了 HVAC 遮棚，而且屋頂上隨處共有九個太陽能板。



2. 開啟 RealView Graphics，按下列之一：
   • 檢視設定 > RealView Graphics
   • RealView Graphics (「檢視」工具列)
   • 檢視 > 顯示 > RealView Graphics.
3. 要加入太陽光，請按一下檢視 > 光源及攝影機 > 加入太陽光。

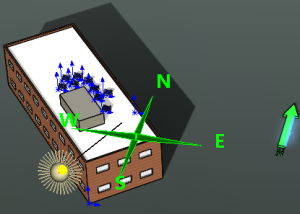

4. 在位置、時間及日期之下，針對北美方向，選擇位於模型右側的指北綠色向量。

   模型包括北向量，作為此範例的協助。 針對北美方向，如果您選擇一條邊線或直線，北向會平行於您的選擇。 如果您選擇一個平坦的面，北向則垂直於您的選擇。 您不能選擇垂直於全景地板的方向。



5. 如果 N 指北錯誤，請按一下反轉方向 。
6. 針對位置，請選擇紐約市 (NY)。
7. 針對日期，請在您的日期格式中輸入 12/21/2013 或等同的日期，然後按一下 。

   12 月 21 日大約是北半球的冬至，一年當中白晝最短的一天。 在陰影最長的一天內儘量提高太陽光曝曬量，可望讓全年每日的太陽光曝曬量達到最高。
