Le PropertyManager Lignes d'attache de cote

Vous pouvez modifier l'affichage des cotes dans le PropertyManager Lignes d'attache de cote.

Pour ouvrir ce PropertyManager :

Sélectionnez un ou plusieurs cotes, puis cliquez sur Lignes d'attache dans le PropertyManager Cotation.

Si vous sélectionnez plusieurs cotes, seules les propriétés qui s'appliquent à toutes les cotes sélectionnées sont disponibles.

Affichage des lignes de rappel/d'attache

Le type de flèches et de lignes d'attache dépend du type de cote que vous avez sélectionné.

Placement des flèches Vous pouvez spécifier le placement des flèches par rapport aux lignes de rappel des cotes  Extérieure PM_arrow_outside_dim.gif, Intérieure PM_arrow_inside_dim.gif, Intelligentes PM_arrow_smart_dim.gif, Ligne d'attache dirigée PM_Directed_Leader.gif.

Intelligentes indique que les flèches apparaissent automatiquement à l'extérieur des lignes de rappel si l'espace est trop petit pour accommoder le texte de la cote et le style de flèche.

Une Ligne d'attache dirigée peut être orientée selon n'importe quel angle par rapport à la surface de la fonction et peut être placée dans un plan d'annotation parallèle à l'axe de la fonction.

Les poignées circulaires dim_arrow_handle_circle.gif apparaissent sur les flèches des cotes lorsque ces dernières sont sélectionnées. Le pointeur prend la forme Pointer_Arrowhead_Direction.gif lorsqu'il est au-dessus de ces poignées. Lorsque vous cliquez sur la poignée d'une flèche (sur l'une ou l'autre des poignées, s'il en existe deux pour la cote), les flèches s'inversent à l'extérieur ou à l'intérieur.

Chaîne ordinale Sélectionnez pour présenter les cotes ordinales sous forme de chaîne.
Style Vous pouvez choisir des styles différents pour chaque flèche lorsqu'il existe deux flèches pour une cote. Cette fonction prend en charge la norme de cotation JIS. Deux listes apparaissent dans le PropertyManager Cotation uniquement lorsque des styles séparés sont spécifiés par la norme de cotation.
RayonPM_Radius_WitnessLeader.gif Spécifie d'afficher le rayon, pour la cote d'un arc ou d'un cercle.
DiamètrePM_Diameter_WitnessLeader.gif Spécifie d'afficher le diamètre, pour la cote d'un arc ou d'un cercle.
LinéairePM_Linear_WitnessLeader.gif Spécifie l'affichage d'une cote de diamètre en tant que cote linéaire (non pas radiale).
DIAM_LIN.gif DIAM_RAD.gif
Linéaire Radial
Ligne de cote réduitePM_Foreshortened_WitnessLeader.gif Spécifie que la ligne de cote de rayon est réduite (cassée). Ceci est utile lorsque le point central du rayon se trouve à l'extérieur de la mise en plan ou interfère avec une autre vue de mise en plan.

Utilisez les poignées de cote pour repositionner le centre et les plis.

Si une cote de diamètre est déplacée vers une vue dans laquelle elle ne tient pas, elle est réduite. dim_foreshortened2.gif
Lorsque vous cotez jusqu'aux lignes de cotes de rayon et de diamètre réduites, la cote apparaît également sous forme de zigzag.
Ligne d'attache continuePM_OneArrowSolidLeader.gif Spécifie l'affichage d'une ligne continue traversant le cercle pour les cotes radiales. Cette option n'est pas disponible avec la norme ANSI.
Ligne d'attache ouvertePM_OneArrowOpenLeader.gif
Une flèche / Ligne d'attache continuePM_OneArrowSolidLeader.gif
Une flèche / Ligne d'attache ouvertePM_OneArrowOpenLeader.gif
Deux flèches / Ligne d'attache continuePM_TwoArrowsSolidLeader.gif
Deux flèches / Ligne d'attache ouvertePM_TwoArrowsOpenLeader.gif
Perpendiculaire à l'axePM_PerpendicularToAxis.gif (Disponible si vous sélectionnez LinéairePM_Linear_WitnessLeader.gif pour une cote radiale)

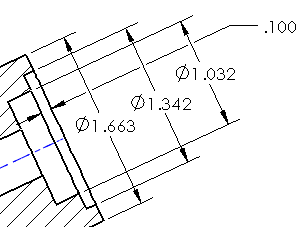

Ligne d'attache avec cassures multiples PM_dim_Leader_Multijog.gif (Disponibles pour les cotes de rayon, de diamètre, de chanfrein et les symboles pour le perçage)
Parallèle à l'axePM_ParallelToAxis_WitnessLeader.gif (Disponible si vous sélectionnez LinéairePM_Linear_WitnessLeader.gif pour une cote radiale)
Cotation à l’intérieur de l’arc Spécifie que la flèche de la cote est à l'intérieur de l'arc. Utilisez cette option conjointement avec le réglage Flèches (Intérieures ou Extérieures) pour vous conformer aux standards de votre mise en plan.
Dimension_Inside_Arc.gif Dimension_Outside_Arc.gif
Cotation à l'intérieur ACTIVEE

Flèches réglées sur Extérieures

Cotation à l'intérieur DESACTIVEE

Flèches réglées sur Extérieures

Utiliser la deuxième flèche du document Spécifie que la cote du diamètre (pas affichée en tant que cote linéaire) avec des flèches extérieures suit le réglage par défaut du document pour l'utilisation d'une deuxième flèche.
Pour spécifier les paramètres par défaut du document, sélectionnez Afficher la deuxième flèche extérieure dans l'une des options suivantes: Pour modifier le réglage par défaut du document, désactivez Utiliser la deuxième flèche du document, puis sélectionnez Afficher la deuxième flèche extérieure pour activer ou désactiver l'affichage des flèches.
2NDARO1.gif 2NDARO2.gif
Deuxième flèche ACTIVEE Deuxième flèche DESACTIVEE
Utiliser la longueur d'attache du document Utilise la Longueur de la ligne d'attache brisée spécifiée dans Propriétés du document - Cotes . Désactivez cette case à cocher pour spécifier la longueur de la ligne d'attache brisée. Tapez une valeur dans la case.
Etendre la ligne d'attache brisée au texte Si elle est sélectionnée, cette option indique que les cassures des lignes d'attache brisées pour les symboles de rayon, diamètre, chanfrein et perçage rejoignent et s'alignent avec l'extrémité du texte dans la ligne de texte appropriée.
  • Les lignes d'attache brisées de gauche et de droite définies sur Aligné en haut sont centrées sur la ligne supérieure du texte de la cote.
    leader-left-left-top.png leader-right-top.png
  • Les lignes d'attache brisées de gauche et de droite définies sur Aligné en bas sont centrées sur la ligne inférieure du texte de la cote.
    leader-left-right-bottom.png leader-right-bottom.png

Si cette option est désactivée, les cassures des lignes d'attache brisées s'arrêtent au cadre du texte de côte.

Pour définir une option par défaut, cliquez sur Outils > Options > Document Propriétés > Cotes. Sous Lignes d'attache brisées, sélectionnez Etendre au texte.

Style de la ligne d'attache

Utiliser l'affichage du document Sélectionnez pour utiliser le style et l'épaisseur configurée pour le type de cote sélectionné :

Désactivez pour définir le style tools_options_frameleaderstyle.gif, l'épaisseur line_thickness.png ou la couleur pm_line_color.png de ligne d'attache.

Lignes de cassure

Lignes de cassure Sélectionnez cette option pour briser les lignes de cote et de rappel lorsqu'elles coupent d'autres lignes de cote ou de rappel dans les mises en plan.
Vous pouvez choisir de briser la ligne de rappel uniquement lorsqu'elle coupe des flèches de cote. Voir Propriétés du document - Cotes et sélectionnez Casser autour des flèches de cotation uniquement.
Sélectionnée
Désactivée
Lorsque les lignes de cotation sont brisées, elles se brisent autour de lignes qui sont proches. Si une cote est déplacée de façon significative, il se peut que la ligne ne soit pas brisée autour des nouvelles cotes. Pour mettre l'affichage à jour, annulez l'opération Casser les lignes de cotation et brisez-les à nouveau.
Utiliser l'intervalle du document Utilise la valeur définie dans Propriétés du document - Cotes.
Intervalle Entrez une valeur si vous ne souhaitez pas utiliser les réglages par défaut du document.
Casser les lignes de rappel Casse les lignes de rappel autour des lignes de cote et des autres lignes de rappel.
Casser la ligne de cote Casse la ligne de cote autour des autres lignes de cote et des autres lignes de rappel.

Position personnalisée du texte

  Texte de cote radiale
Ligne d'attache continue, texte aligné PM_SolidLeader_AlignedText.gif
Ligne d'attache brisée, texte horizontal PM_BrokenLeader_HorizText.gif
Ligne d'attache brisée, texte aligné PM_BrokenLeader_AlignedText.gif

Condition d'arc

Vous pouvez définir le mode de cotation entre les arcs ou les cercles.

Première ou de Seconde condition d'arc Sélectionnez Centre, Min ou Max.
Lorsque vous cotez la distance entre des arcs ou des cercles, les options suivantes sont disponibles:
  • Première condition d'arc spécifie à quel endroit sur l'arc ou le cercle la distance est mesurée.
  • Deuxième condition d'arc spécifie à quel endroit sur le deuxième objet la distance est mesurée, lorsque les deux objets sont des arcs ou des cercles.
Dans les exemples suivants, la Première condition d'arc est réglée sur Centre, et la Seconde condition d'arc est réglée comme indiqué.
DIM2CIR1.gif DIM2CIR2.gif DIM2CIR3.gif
Centre (réglage par défaut) Min (point le plus proche) Max (point le plus éloigné)
