Déplacements imposés de type symétrie pour modèles volumiques

Pour les modèles volumiques, chaque face coïncidant avec un plan de symétrie doit être empêchée de se déplacer dans sa direction normale. Le type de déplacement imposé Symétrie applique automatiquement cette condition à toutes les faces sélectionnées. Les plans de symétrie doivent être orthogonaux l'un par rapport à l'autre.

La symétrie nécessite que la géométrie, les déplacements imposés, les chargements et les propriétés du matériau soient symétriques. De manière générale, l'utilisation de la symétrie n'est pas recommandée pour les études de flambage et de fréquence.

Les exemples suivants décrivent des modèles qui sont symétriques par rapport à un ou plusieurs plans.

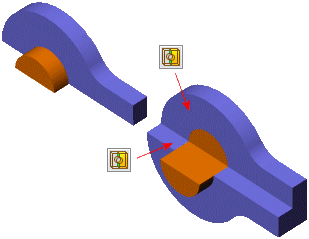

Ce modèle est symétrique par rapport à un plan. Vous pouvez analyser une moitié du modèle. Appliquez le type de déplacement imposé Symétrie aux faces de symétrie.
Ce modèle est symétrique par rapport à deux plans. Vous pouvez analyser un quart du modèle. Appliquez le type de déplacement imposé Symétrie aux faces de symétrie. SI le modèle est symétrique par rapport à trois plans, vous pouvez analyser un huitième du modèle.
Ce modèle est axisymétrique. Si les chargements sont tels que les sections coupées ne peuvent pas se déformer perpendiculairement à leurs plans (par exemple les chargements de pression qui agissent de manière radiale), vous pouvez analyser un coin. Utilisez un angle pour le coin qui est divisible par 360o. En pratique, vous ne devriez pas utiliser un très petit angle qui peut avoir pour résultat un mauvais maillage. Si les chargements tangentiels sont présents et que les sections coupées peuvent se déformer perpendiculairement à leurs plans, utilisez la symétrie circulaire.
