Conditions géométriques requises - Coude de tuyauterie

Un composant doit remplir les conditions suivantes pour pouvoir être utilisé comme Coude dans SolidWorks Routing.

Les noms des esquisses et des cotes de routage sont sensibles à la casse.

Arc du coude

  • Une esquisse nommée Arc du coude
  • Un arc représentant la ligne de construction du coude, avec des cotes nommées:
    • Rayon de courbure@Arc du coude
    • Angle de courbure@Arc du coude

Exemple:

Routage

  • Une esquisse:
    • nommée Routage
    • sur un plan normal à une extrémité de l'arc
  • Un cercle représentant le diamètre extérieur du coude, avec une cote nommée Diamètre@Routage
  • Une cote entre le centre du cercle et le centre de l'arc:
    • nommée Rayon de courbure@Routage
    • liée à Rayon de courbure@Arc du coude

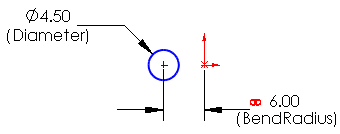

Exemple:

Fonction

Un Balayage FM_sweep_feature.gif utilisant:
  • Routage comme Profil
  • Arc du coude comme Trajectoire
  • L'option Fonction mince pour définir l'épaisseur de la paroi

Exemple:
