Pour ajouter une pente de routage de tuyauterie:
- Ouvrez un assemblage de routage, puis cliquez sur
(barre d'outils Routage).
- Cliquez avec le bouton droit sur l'entité d'esquisse à l'emplacement auquel vous souhaitez ajouter la pente et sélectionnez Ajouter une pente
.
- Dans le PropertyManager Pente de tuyau, sous Segments du routage, sélectionnez les segments de routage à incliner. Ils doivent être alignés par rapport à l'axe du premier segment.
- Dans la zone graphique, effectuez un glisser-déposer des accessoires vers les segments de routage depuis la bibliothèque de conception ou les bibliothèques de routage.
Vous ne pouvez pas ajouter un accessoire à une pente si l'accessoire a été fixé ou possède une contrainte externe empêchant le déplacement de l'accessoire.
- Sélectionnez le Plan de gravité.
Les segments de routage doivent être situés sur ce plan.
- Sélectionnez un Point de départ.
Le point de départ doit être un point fixe que les segments de routage peuvent utiliser pour pivoter et créer la pente.
- Entrez l'angle de rotation de la Pente, exprimé sous la forme d'un rapport.
- Pour ajouter un jeu de soudure, sélectionnez Jeu de soudure
et sélectionnez les segments dans la case Segments de routage dans le PropertyManager.
- Pour définir une modification du jeu de soudure, sélectionnez Modifier le jeu par défaut et spécifiez une valeur.
- Cliquez sur Axe
en haut du PropertyManager, puis cliquez sur
pour ajouter une pente et laissez le PropertyManager ouvert.

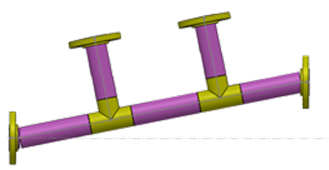

La pente est ajoutée aux segments de routage.
Vous pouvez modifier la pente en sélectionnant le segment de routage et en cliquant avec le bouton droit de la souris sur
Modifier la pente
. Pour supprimer la pente, cliquez avec le bouton droit de la souris sur le segment et sélectionnez
Supprimer la pente
. Vous pouvez également annoter les pentes dans les mises en plan et les nomenclatures.
