AssemblyXpert - Composants éloignés de l'origine

Si un ou plusieurs composants sont très éloignés de l'origine de l'assemblage, celui-ci semble disparaître lorsque vous effectuez un zoom au mieux. Un zoom arrière très important est effectué sur l'assemblage afin que les composants très éloignés de l'origine aussi bien que ceux qui en sont proches soient inclus dans l'affichage.

  • Cliquez sur Analyser et corriger dans AssemblyXpert pour rapprocher les composants éloignés de l'origine de sorte que l'assemblage soit visible lorsque vous cliquez sur Zoom au mieux . Vous pouvez alors décider si certains composants appartiennent réellement à l'assemblage ou si vous devez les supprimer.

Voici, par exemple, un modèle zoomé au mieux, avant et après avoir cliqué sur Analyser et corriger .

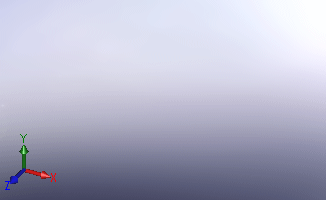

Avant

Les composants étant très éloignés les uns des autres, rien n'est visible lorsque l'assemblage est zoomé au mieux.

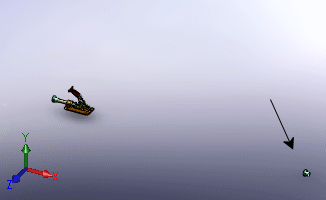

Après

SolidWorks rapproche le composant éloigné de l'origine, mais tout en le gardant nettement séparé.
