Utiliser des points de contrôle à rayon variable

Vous pouvez manipuler les points de contrôle entre les sommets d'un congé à taille variable et leur affecter des valeurs de rayon.

Les congés à taille variable sont dotés d'aperçus. Vous pouvez sélectionner Aperçu intégral, Aperçu partiel, ou Aucun aperçu dans le PropertyManager Congé.

Informations concernant l'utilisation de points de contrôle à taille variable :
  • Vous pouvez affecter une valeur de rayon à chaque point de contrôle ou bien à une ou aux deux extrémités.
  • Le système fournit par défaut trois points de contrôle, situés à des incréments équidistants de 25%, 50% et 75% le long de l'arête entre les deux rayons variables.
  • Vous pouvez changer la position relative de chacun des points de contrôle en utilisant les méthodes suivantes:
    • Changez le pourcentage du point de contrôle dans le texte associé.
    • Sélectionnez le point de contrôle et faites-le glisser vers un nouvel emplacement.
  • Vous pouvez ajouter ou supprimer des points de contrôle le long de l'arête que vous souhaitez arrondir, soit en même temps que vous créez le congé, soit après l'avoir créé en utilisant Editer la fonction. L'ajout ou la suppression de points de contrôle le long de l'arête positionne les points de contrôle à des incréments équidistants le long de cette arête.
    • Ajouter des points de contrôle : Vous pouvez sélectionner un point de contrôle et effectuer un Ctrl-glissement pour créer un point de contrôle supplémentaire à un nouvel emplacement. Une autre méthode consiste à augmenter la valeur dans la case Nombre d'occurrences , à partir du PropertyManager. En ajoutant des points de contrôle par l'intermédiaire du PropertyManager les points sont positionnés par défaut.
    • Supprimer des points de contrôle : Vous pouvez également supprimer certains points de contrôle en cliquant à l'aide du bouton droit de la souris et en sélectionnant Supprimer à partir du menu contextuel. Une autre méthode consiste à diminuer la valeur dans la case Nombre d'occurrences , à partir du PropertyManager. En supprimant des nouveaux points de contrôle par l'intermédiaire du PropertyManager, ces derniers sont enlevés de leur position par défaut.
  • Vous pouvez sélectionner une ou plusieurs entité(s) d'esquisse à arrondir. Terminez chaque entité avant de sélectionner des entités supplémentaires sous Objets à arrondir, en procédant de la manière suivante:
    • Commencez par affecter un rayon à chaque sommet
    • Affectez des valeurs de rayon à un ou à tous les points de contrôle
    • Modifiez la position d'un point de contrôle avant ou après avoir appliqué une valeur de rayon
    • Ajoutez de nouveaux points de contrôle, si nécessaire
Modèle ayant une seule entité d'esquisse sélectionnée et trois points de contrôle par défaut, non assignés. Modèle avec des rayons assignés aux points de contrôle à des emplacements par défaut.
Pour sélectionner deux segments d'esquisse, affectez un rayon aux sommets et aux points de contrôle de la première entité d'esquisse, puis sélectionnez des entités supplémentaires.

Modèle avec deux segments d'esquisse sélectionnés et un rayon affecté au sommet de la seconde entité.
Il est conseillé d'affecter un rayon au sommet avant de le faire pour les points de contrôle.
 Modèle avec deux segments d'esquisse sélectionnés et un rayon affecté à tous les points de contrôle.

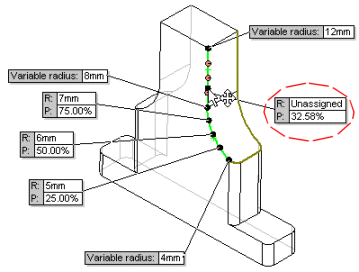

L'ancienne comme la nouvelle position du point de contrôle sont affichées, mais le texte associé apparaît uniquement avec la nouvelle.

Vous pouvez affecter des valeurs de rayon à autant de points de contrôle que vous souhaitez ou ne pas leur affecter de valeurs de rayon. Congé à taille variable appliqué
