Definieren von ungleichmäßigen Kraftlasten

1. Klicken Sie in der Studien-Baumstruktur von Simulation mit der rechten Maustaste auf das Symbol Externe Lasten, und wählen Sie im Kontextmenü die Option Kraft aus.

   Der PropertyManager Kraft wird angezeigt.

2. Klicken Sie in das Feld Flächen, Kanten, Eckpunkte und Referenzpunkte für Kraft, und wählen Sie das Element aus, auf das die Kraft angewendet wird.
3. Klicken Sie auf Ausgewählte Richtung.
4. Klicken Sie in das Feld Fläche, Kante, Ebene, Achse für Richtung, und wählen Sie ein Element für die Richtung aus.
5. Wenn Sie für die Druckbelastung mehr als einen Körper ausgewählt haben, wählen Sie entweder Pro Element oder Gesamt aus.
6. Wählen Sie die gewünschte Einheit aus.
7. Klicken Sie unter Kraft auf die gewünschten Kraftkomponenten, und geben Sie für jede Komponente einen Wert ein.
   • Wenn Sie für die Richtung eine Ebene oder Fläche ausgewählt haben, müssen Sie mindestens eine der folgenden Komponenten angeben: Entlang Ebenenrichtung 1, Entlang Ebenenrichtung 2 oder Normal zur Ebene.
   • Bei Auswahl einer Kante für die Richtung geben Sie den Kraftwert entlang der Kante an .
   • Wenn Sie für die Richtung eine Achse ausgewählt haben, müssen Sie mindestens eine der folgenden Komponenten festlegen: Radial, Umfang oder Axial.
8. Aktivieren Sie Ungleichmäßige Verteilung.
9. Klicken Sie in das Feld Wählen Sie ein Koordinatensystem aus, und wählen Sie im Grafikbereich oder im FeatureManager ein Koordinatensystem aus.
10. Geben Sie die Koeffizienten der ungleichmäßigen Verteilung ein, und klicken Sie dann auf .

1. Klicken Sie in der Studien-Baumstruktur von Simulation mit der rechten Maustaste auf das Symbol Externe Lasten, und wählen Sie im Kontextmenü die Option Kraft aus.

   Der PropertyManager Kraft wird angezeigt.

2. Klicken Sie im Grafikbereich auf die Flächen, auf die die Kraft angewendet werden soll.
   Die Einstellung Normal auf ausgewählte Fläche wird standardmäßig angewendet.

3. Wählen Sie unter Einheiten ein Einheitensystem aus.
4. Geben Sie unter Kraftwert einen Wert für die Normalkraft ein.
5. Wenn Sie für die Druckbelastung mehr als einen Körper ausgewählt haben, wählen Sie entweder Pro Element oder Gesamt aus.
6. Aktivieren Sie Ungleichmäßige Verteilung.
7. Klicken Sie in das Feld Wählen Sie ein Koordinatensystem aus, und wählen Sie im Grafikbereich oder im FeatureManager ein Koordinatensystem aus.
8. Geben Sie die Koeffizienten der ungleichmäßigen Verteilung ein, und klicken Sie dann auf .

Wenn eine Verteilung derart definiert wurde, dass sich die Richtung der Kräfte auf einem Teil einer Kante oder einer Fläche ändert (siehe Abbildung), setzt das Programm die Summe der Absolutwerte der Kräfte gleich dem im PropertyManager eingegebenen Wert.

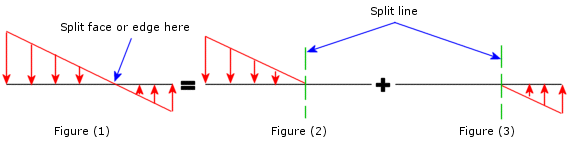

Wenn eine ungleichmäßige Kraft angewendet wird, die ihre Richtung ändert [Abbildung (1)], teilen Sie das Lastelement dort auf, wo die Kraft ihre Richtung ändert, und wenden Sie die Kraft in zwei Schritten an [Abbildung (2) & Abbildung (3)].
