Crea i diagrammi di taglio, del momento, della torsione o della forza assiale per le travi oppure i diagrammi della forza assiale per le travi rinforzate. I diagrammi delle travi vengono generati nelle direzioni locali per ciascuna trave.
Per visualizzare questo PropertyManager, eseguire uno studio di Simulation. Fare clic con il destro sulla cartella Risultati
e selezionare Definisci diagrammi trave.
Mostra
 |
Componente |
Selezionare una delle opzioni seguenti:
- Forza assiale
- Forza di taglio in dir 1
- Forza di taglio in dir 2
- Momento in Dir 1
- Momento in Dir 2
- Torsione
Per le travi rinforzate, è disponibile soltanto Forza assiale.
|
 |
Unità |
Selezionare le unità per il diagramma.
|
|
Rendering profilo della trave |
Visualizza diagrammi di travi, anziché cilindri, sulla geometria effettiva della trave. |
Travi selezionate
Tutto |
Seleziona tutte le travi.
|
Seleziona |
Selezionare le travi nell'area grafica. Il software tiene in considerazione solo le travi in Travi selezionate.
|
Ampiezza diagramma travi |
Controlla la larghezza dei grafici delle travi per una maggiore visibilità.
|
Proprietà
|
Includi testo del titolo |
Include un titolo per il grafico.
|
|
Associa grafico con orientamento di vista con nome |
Consente di associare al grafico attivo un orientamento di vista predefinito.
|
 |
Associa alla vista corrente |
Associa alla vista corrente con il grafico attivo. |
Per visualizzare le direzioni delle travi di un diagramma attivo, fare clic con il pulsante destro del mouse sull'icona del diagramma e selezionare Impostazioni. Nel PropertyManager, in Opzioni del grafico deformato, selezionare Mostra le direzioni della trave.
Le direzioni delle travi appaiono al centro di ciascuna trave

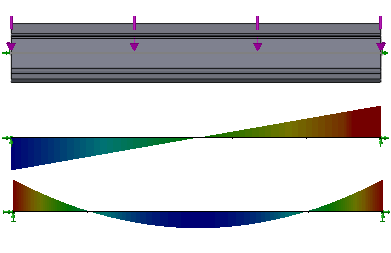

Diagrammi di taglio e momento generati per una trave fisso-fisso soggetta ad un carico uniforme:
