Direzioni della trave

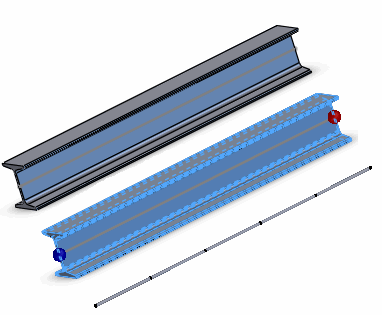

Quando viene creata una trave lineare, il software genera automaticamente un sistema di coordinate. Questo sistema definisce la direzione assiale così come le direzioni 1 e 2 usate per vedere i risultati della trave. La direzione assiale va da Estremità 1 della trave ad Estremità 2 . Le direzioni 1 e 2 sono assegnate automaticamente dal software a seconda delle proprietà di sezione. Un numero di elementi trave vengono creati sulla trave.

Per i profili con curva, il software crea un numero di travi lineari corte per approssimare la geometria. Ogni elemento trave possiede le proprie direzioni. Per esempio, la direzione assiale per ogni trave sulla sezione con sweep illustrata di seguito è definita dalla linea diritta che collega i suoi due punti. Nell'area grafica, un sistema di coordinate viene illustrato nel centro della trave.

Visualizzazione del sistema di coordinate delle travi

Per visualizzare i sistemi di coordinate delle travi:

  1. Eseguire uno studio con mesh di trave (mesh di membri strutturali con travi per default).
  2. Fare doppio clic su qualsiasi grafico per visualizzarlo nell'area grafica.
  3. Fare clic con il pulsante destro del mouse nell'area grafica e selezionare Impostazioni.
  4. Nel PropertyManager, in Opzioni del grafico deformato, selezionare Mostra le direzioni della trave.
  5. Fare clic su .

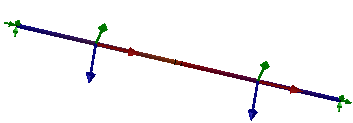

    La freccia rossa mostra la direzione assiale positiva, la freccia verde la direzione 1 positiva e la freccia blu la direzione 2 positiva per ogni trave.
