Requisiti geometrici - Gomito del condotto

I seguenti elementi sono necessari per poter utilizzare un componente come Gomito in SolidWorks Routing.

I nomi degli schizzi di instradamento e le quote sono sensibili al carattere.

ArcodelGomito

  • Uno schizzo denominato ArcodelGomito
  • Un arco che rappresenta la linea di mezzeria del gomito, con quote con nome:
    • RaggioPiegatura@ArcoGomito
    • AngoloPiegatura@ArcoGomito

Esempio:

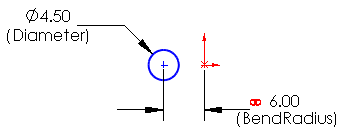

Percorso

  • Uno schizzo:
    • denominato Percorso
    • su un piano normale ad un'estremità dell'arco
  • Un cerchio rappresentante il diametro esterno del gomito, con una quota denominata Diametro@Percorso
  • Una quota tra il centro del cerchio e il centro dell'arco:
    • denominata RaggioPiegatura@Percorso
    • collegato a RaggioPiegatura@ArcoGomito

Esempio:

Funzione

Una Sweep FM_sweep_feature.gif che utilizza:
  • Percorso per Profilo
  • ArcoGomito per Percorso
  • L'opzione Funzione sottile per impostare lo spessore della parete

Esempio:
