Esempi di ordine di accorciatura

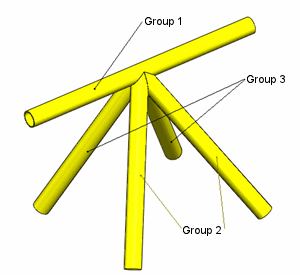

Modello con tre gruppi di saldatura.

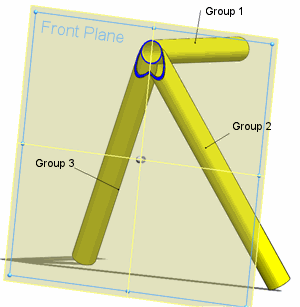

Vista di sezione con ordine di accorciatura:

  • Gruppo 1 - Ordine di accorciatura 1
  • Gruppo 2 - Ordine di accorciatura 2
  • Gruppo 3 - Ordine di accorciatura 3
Risultato:
  • Gruppo 1 accorcia i gruppi 2 e 3.
  • Gruppo 2 accorcia il gruppo 3.

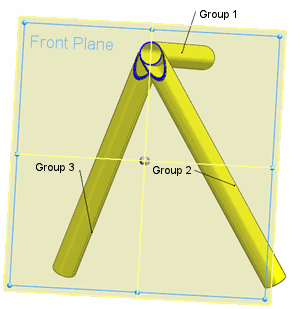

Vista di sezione con ordine di accorciatura:

  • Gruppo 1 - Ordine di accorciatura 1
  • Gruppo 2 - Ordine di accorciatura 2
  • Gruppo 3 - Ordine di accorciatura 2
Risultato:
  • Gruppo 1 accorcia i gruppi 2 e 3.
  • Gruppi 2 e 3 si tagliano l'uno con l'altro.

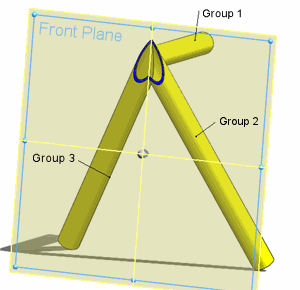

Vista di sezione con ordine di accorciatura:

  • Gruppo 1 - Ordine di accorciatura 2
  • Gruppo 2 - Ordine di accorciatura 1
  • Gruppo 3 - Ordine di accorciatura 1
Risultato:
  • Gruppi 2 e 3 accorciano il gruppo 1.
  • Gruppi 2 e 3 si tagliano l'uno con l'altro.
