Punti di spline

Il comando Inserisci punto di spline consente di aggiungere uno o più punti alle spline.

I punti di spline sono utili:
  • come maniglie per cambiare la forma della spline
  • per aggiungere le quote tra i punti della spline o tra questi ed altre entità.
  • Aggiungere relazioni ai punti della spline.

Inserimento di punti della spline

Per inserire punti di spline:

  1. In modalità Modifica schizzo, fare clic con il tasto destro su una spline e selezionare Inserisci punto di spline o fare clic su Inserisci punto di spline Tool_Insert_Spline_Point_Spline_Tools.gif (barra degli strumenti Spline).

    Il puntatore assume questo aspetto Pointer_Insert_Spline_Point02.gif. Se il cursore non è sopra la spline, assumerà questo aspetto Pointer_Insert_Spline_Point01.gif.

  2. Fare clic su una o più posizioni della spline in cui inserire un punto.

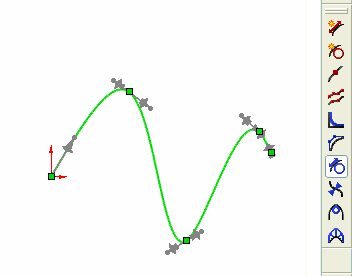

    insert_spline_point_01.gif insert_spline_point_02.gif

Eliminazione dei punti di spline

Per eliminare i punti della spline:

  • In uno schizzo aperto, selezionare un punto e premere il tasto Canc.

Video: Inserimento di punti della spline
