Quando il software SolidWorks elabora una tabella dati, prende ogni configurazione nella colonna con i nomi della configurazione (dall'alto in basso), quindi procede con ogni parametro nella fila dei parametri (da sinistra a destra).
Se il software trova:
- una cella vuota nella fila del parametro, passa al nome di configurazione successivo ed applica i parametri associati
- una cella vuota nella colonna del nome di configurazione, ferma il processo di elaborazione perché considera la tabella dati completata

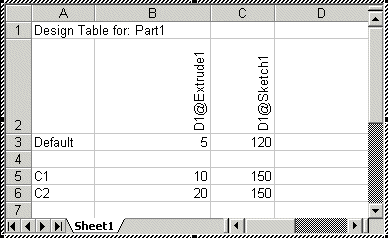

Nell'esempio in basso, solo la configurazione di Default viene elaborata dal software. Visto che la fila 4 è vuota, le configurazioni C1 e C2 non vengono elaborate.
