Tavolozza quote - Strumenti di allineamento

Quando si selezionano due o più quote in un disegno, un gruppo di strumenti di allineamento apparirà sulla tavolozza delle quote.



Sistemazione automatica delle quote

Sistema automaticamente le quote selezionate. Vedere Sistemazione automatica delle quote.

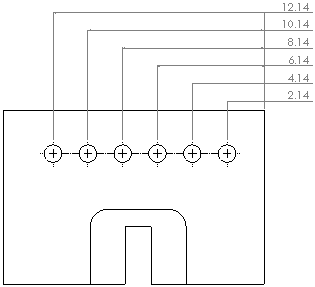

Spaziatura lineare/radiale uniforme

Spazia equamente le quote selezionate, in modo lineare o riadiale, tra le quote selezionate più vicine e più lontane rispetto alla parte.
Allineamento coplanare
Allinea le quote selezionate in modo orizzontale, verticale o radiale.
Per allineare le quote ad una quota particolare, premere Ctrl e selezionare la quota quindi, selezionare le quote restanti.

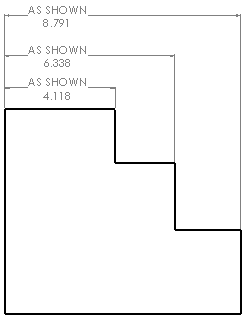

Allineamento sfalsato

Sfalsa le quote lineari selezionate.

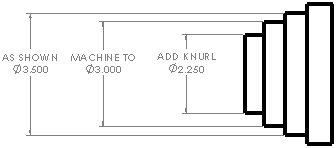

Giustificazione superiore del testo quota

Giustifica in alto il testo di quotatura selezionato.

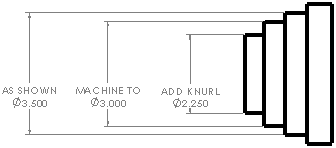

Giustificazione inferiore del testo quota

Giustifica in basso il testo di quotatura selezionato.
Giustificazione sinistra del testo quota

Giustifica a sinistra il testo di quotatura selezionato.
Giustificazione destra del testo quota

Giustifica in destra il testo di quotatura selezionato.

Per regolare la spaziatura tra le quote:

Utilizzare la rotellina nella tavolozza delle quote o trascinare manualmente le quote. La rotellina apparirà nella tavolozza delle quote solo quando le opzioni di spaziatura saranno disponibili.

Il Valore di spaziatura della quota è il fattore di scala per la spaziatura. Per esempio, 2 incrementa la spaziatura di un fattore di 2 o lo raddoppia.
