Vista in sezione di una superficie

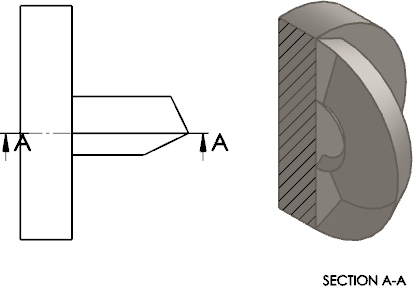

È possibile creare una vista in sezione di corpi di superficie dalla vista padre di una parte. Inoltre, si possono applicare delle annotazioni, ad esempio note e quote, alla sezione trasversale della superficie.

Per creare una vista in sezione dei corpi di superficie:

In una vista di disegno, fare clic su Vista in sezione tool_Section_View_Drawing.gif (barra degli strumenti Disegno) o su Inserisci > Vista del disegno > Sezione . Nel PropertyManager, selezionare Visualizza corpi di superficie. Questa impostazione persiste su tutte le sessioni.


È possibile creare una vista in sezione di corpi di superficie per i disegni legacy se le viste padre dei disegni presentano corpi di superficie.
