È possibile spostare una parte dopo averla inserita in un percorso.
- Posizionare la terna come descritto in Posizionamento di parti con la terna.
- Fare clic e trascina una maniglia per spostare la parte.

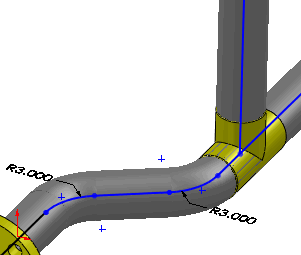

La parte si muoverà, con la distanza visualizzata e i condotti appariranno disconnessi.
-
Rilasciare il pulsante del mouse quando si raggiunge la posizione desiderata.
I condotti si ricongiungeranno, eccetto quando la parte viene spostata dall'allineamento, nel qual caso le linee guida appariranno in questo modo.
-
Convertire le linee guida in un percorso usando Percorso automatico
. Si può anche fare clic con il pulsante destro del mouse su una linea guida e selezionare Converti linee guida.
Le linee guida saranno convertite in un percorso.
Solo le linee guida appaiono nella sessione di modifica nella quale le giunzioni vengono spostate usando la terna.
